Hochleistungsfräser "ALU" ( TiB2-beschichtet )
3-Schneiden, 38° Rechtsdrall, Form HA
3-Schneiden, 38° Rechtsdrall, Form HA
| Toleranz (mm) | ||
| Größe Ø | d1 | d2 |
| 6 | +0,000/-0,008 | h6 |
| > 6-10 | +0,000/-0,009 | h6 |
| >10-18 | +0,000/-0,011 | h6 |
| >18-20 | +0,000/-0,013 | h6 |
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
( unbe- schichtet ) |
( TiB2 ) |

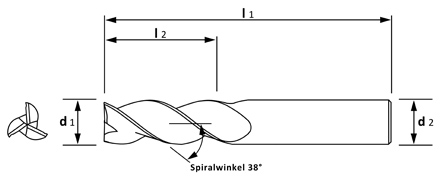

| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 6 | 13 | 57 | 6 | 1710744 | 1751744 |
| 6 | 13 | 72 | 6 | 1720744 | 1761744 |
| 8 | 19 | 63 | 8 | 1730744 | 1771744 |
| 10 | 22 | 72 | 10 | 1750744 | 1791744 |
| 12 | 26 | 83 | 12 | 1780744 | 1722744 |
| 16 | 32 | 92 | 16 | 1711744 | 1752744 |
| 20 | 38 | 104 | 20 | 1741744 | 1782744 |
Materialempfehlungen:
