Alu-Schaftfräser ( TiCN-beschichtet )

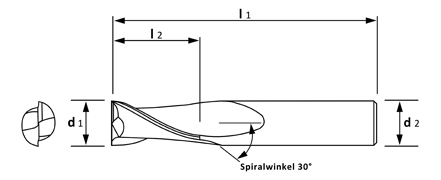

2-Schneiden, 30° Rechtsdrall, Form HA
2-Schneiden, 30° Rechtsdrall, Form HA
| Toleranz (mm) | ||
| Größe Ø | d1 | d2 |
| 3 - 20 | +0,000/-0,050 | h6 |
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
( unbe- schichtet ) |
( TiCN ) |
| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 7 | 38 | 3 | 1977254 | 1992894 |
| 3,5 | 7 | 57 | 6 | 1997254 | 1903894 |
| 4 | 8 | 57 | 6 | 1918254 | 1913894 |
| 4,5 | 8 | 57 | 6 | 1938254 | 1923894 |
| 5 | 10 | 57 | 6 | 1958254 | 1933894 |
| 6 | 10 | 57 | 6 | 1978254 | 1943894 |
| 8 | 16 | 63 | 8 | 1998254 | 1953894 |
| 10 | 19 | 72 | 10 | 1919254 | 1963894 |
| 12 | 22 | 83 | 12 | 1939254 | 1973894 |
| 14 | 22 | 83 | 14 | 1959254 | 1983894 |
| 16 | 26 | 92 | 16 | 1979254 | 1993894 |
| 20 | 32 | 104 | 20 | 1999254 | 1904894 |

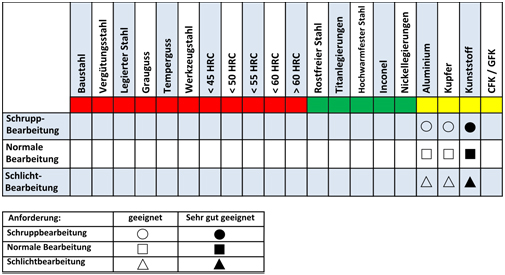

Materialempfehlungen:
