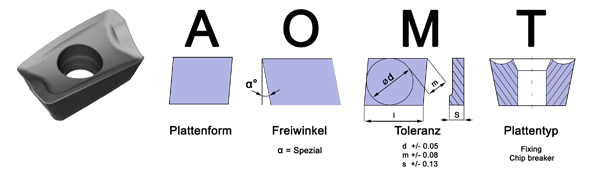

Universalwendeschneidplatte Typ: AOMT
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| AOMT 123608 PETR | LT 30 | 11.93 | 3.62 | 0,70 | Rechts | M0001640 | SW |
| Surfacing Insert Lead angle 90° | |||||||
| Mehrzweck 90° Wendeschneidplatte. Geeignet zum Schruppen und Feinschlichten. Eckfräsen, | |||||||
| Nutenfräsen, Planfräsen, Rampenfräsen und Tauchfräsen. | |||||||
Anwendungsbeispiele:

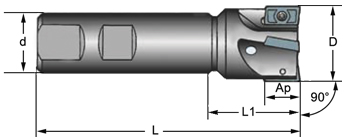

Werkzeughalter für AOMT 123608 PETR ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L1 | L | Ap | z | α |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| LT 720 W-W-D016/2* | M2001781 | 16 | 16 | 22 | 85 | 10 | 2 | 12 |
| LT 720 W-W-D020/3* | M2001782 | 20 | 20 | 25 | 90 | 10 | 3 | 7 |
| LT 720 W-W-D025/3* | M2001783 | 25 | 25 | 25 | 95 | 10 | 3 | 5 |
| LT 720 W-W-D025/4* | M2001819 | 25 | 25 | 25 | 95 | 10 | 4 | 5 |
| LT 720 W-W-D032/5* | M2001784 | 32 | 32 | 25 | 95 | 10 | 5 | 3 |
| Schraube: M2002181 | *Auf Anfrage | |||||||
| Schlüssel-Set: M2000601 | ||||||||
Walzenstirnfräser für AOMT 123608 PETR ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L | Ap | z | α |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | ||||
| LT 720 M-W-D040/6* | M2001785 | 40 | 22 | 40 | 10 | 6 | 2.5 |
| LT 720 M-W-D050/7* | M2001821 | 50 | 22 | 40 | 10 | 7 | 2.2 |
| W= mit Kühlung | * Auf Anfrage | ||||||
| Schraube: M2002181 | Schlüssel: M2000601 | ||||||
