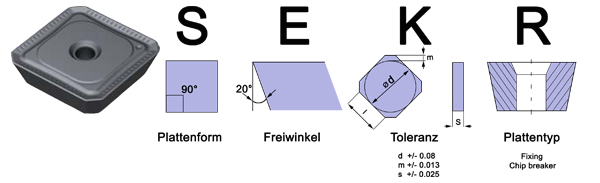

Universalwendeschneidplatte Typ: SEKR
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| SEKR 1203 AFTN | LT 30 | 12.70 | 3.21 | - | Neutral | M0000043 | SW |
| SEKR 1204 AFTN | LT 30 | 12.70 | 4.76 | - | Neutral | M0000044 | SW |
| Surfacing Insert Lead angle 45° | |||||||
| Mehrzweck 45° Wendeschneidplatte. Designt für hohe Schnitttiefen und Material, welche lange | |||||||
| Späne erzeugen. Geeignet zum Schruppen und Schlichten - Fasenfräsen, Planfräsen, | |||||||
| Rampenfräsen, Tauchfräsen. | |||||||
Anwendungsbeispiele:
Walzenstirnfräser für SEKR 1203 AFTN
| Bezeichnung | Bestell-Nr. | D | D1 | d | L | Ap | z |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||
| LT 550 M-D050/4* | M2000563 | 63 | 50 | 22 | 48 | 6 | 4 |
| LT 550 M-D063/5* | M2000564 | 76 | 63 | 22 | 48 | 6 | 5 |
| LT 550 M-D080/6* | M2000565 | 93 | 80 | 27 | 50 | 6 | 6 |
| LT 550 M-D100/6* | M2000566 | 113 | 100 | 32 | 50 | 6 | 6 |
| LT 550 M-D125/7* | M2000567 | 138 | 125 | 40 | 63 | 6 | 7 |
| LT 550 M-D160/7* | M2000568 | 173 | 160 | 40 | 63 | 6 | 7 |
| LT 550 M-D200/10* | M2000569 | 213 | 200 | 60 | 63 | 6 | 10 |
| LT 550 M-D250/13* | M2000570 | 263 | 250 | 60 | 63 | 6 | 13 |
| *Auf Anfrage | |||||||
| Schraube: M2000608 | Schlüssel: M2000609 | ||||||
