   Home > Produkte > WP-Fräsen > SNKX HF

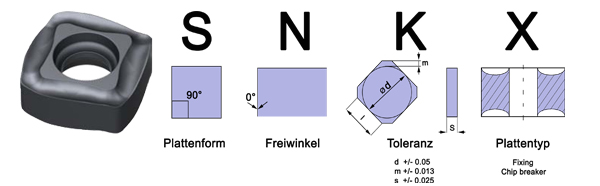

Wendeschneidplatte Typ: SNKX HF
( High Feed fräsen )
Bezeichnung: Sorte: l s r Ausrichtung Bestell-Nr. Schnittwerte

    mm mm mm
SNKX 09T3-HF LT 30 9.67 3.71 - Rechts M0002115 SW

    Octo-Quad Line

Exklusiv und einzigartig designte Wendeschneidplatte mit 8 Schneiden für hohen Vorschub.
Geeignet zum Schruppen und Schlichten -Taschnefräsen, 3D Kopieren, Planfräsen,Taschenfräsen
Anwendungsbeispiele:
Empfehlung ADKT

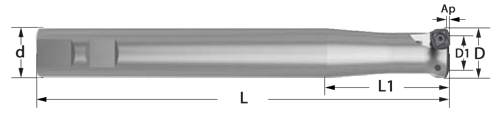

Werkzeughalter für  SNKX 09T3-HF ( mit Kühlkanal )
Bezeichnung Bestell-Nr. D D1 d L1 L Ap z α

mm mm mm mm mm mm
LT 900 W-W-D025/3 M2002118 25 13.5 25 60 120 1 3 3.5
LT 900 W-W-D032/4 M2002117 32 20.5 32 60 120 1 4 2
LT 900 WL-W-D025/2 M2002119 25 13.5 25 60 200 1 2 3.5
LT 900 WL-W-D032/3 M2002120 32 20.5 32 60 200 1 3 2

W= mit Kühlung
Schraube: M2002101 Schlüssel: M2002911
Walzenstirnfräser für SNKX 09T3-HF ( mit Kühlkanal )
Walzenstirnfräser ADKT 90 Grad
Bezeichnung Bestell-Nr. D D1 d L Ap z

mm mm mm mm mm
LT 900 M-W-D040/5 M2002121 40 28.5 16 40 1 5
LT 900 M-W-D042/5 M2002122 42 30.5 16 5 1 5
LT 900 M-W-D050/6 M2002123 50 38.5 22 6 1 6
LT 900 M-W-D052/6 M2002124 52 40.5 22 6 1 6
LT 900 M-W-D063/6 M2002125 63 51.5 22 6 1 6
LT 900 M-W-D066/6 M2002127 66 54.5 22 6 1 6

W= mit Kühlung
Schraube: M2002101 Schlüssel: 2002911
Walzenstirnfräser für SNKX 09T3-HF ( mit Kühlkanal )
Bezeichnung Bestell-Nr. D D1 d L Ap z

mm mm   mm mm
LT 900 S-W-D025/3 M2002128 25 13.5 M12 35 1 3
LT 900 S-W-D032/4 M2002129 32 20.5 M16 35 1 4
LT 900 S-W-D035/4 M2002130 35 23.5 M16 35 1 4

W= mit Kühlung
Schraube: M2002101 Schlüssel: 2002911
