Montageblöcke aus Aluminium
( für SK 30 / SK 40 / SK 50 )
( für SK 30 / SK 40 / SK 50 )
| Abmessung | L | B | H | |
|---|---|---|---|---|
| Bestell Nr. | ||||
| SK 30 | 126 | 47 | 75 | 700.30 |
| SK 40 | 160 | 60 | 100 | 700.40 |
| SK 50 | 180 | 97 | 155 | 700.50 |
| Verwendung: Montagevorrichtung zur vertikalen und horizontalen | ||||
| Aufnahme von Werkzeugen mit Steilkegelschaft. | ||||
Montageblöcke aus Stahl,
schwenkbar ( für SK / HSK / VDI )
schwenkbar ( für SK / HSK / VDI )
| Abmessung | L | B | H | |
|---|---|---|---|---|
| Bestell Nr. | ||||
| SK 30 | 111 | 65 | 134 | 705.30 |
| SK 40 | 111 | 65 | 132 | 705.40 |
| SK 50 | 11 | 65 | 175 | 705.50 |
| HSK 32 | 111 | 65 | 132 | 708.32 |
| HSK 40 | 111 | 65 | 132 | 708.40 |
| HSK 50 | 111 | 65 | 132 | 708.50 |
| HSK 63 | 111 | 65 | 132 | 708.63 |
| HSK 80 | 111 | 65 | 132 | 708.80 |
| HSK 100 | 111 | 65 | 132 | 708.10 |
| VDI 16 | 100 | 48 | 97 | 709.16 |
| VDI 20 | 100 | 48 | 97 | 709.20 |
| VDI 25 | 100 | 48 | 97 | 709.25 |
| VDI 30 | 111 | 65 | 132 | 709.30 |
| VDI 40 | 111 | 65 | 132 | 709.40 |
| VDI 50 | 111 | 65 | 132 | 709.50 |
| Verwendung: Schwenkbare Montagevorrichtung für Werkzeug- | ||||
| aufnahmen. 360° drehbarer Kopf, arretierbar in verschiedenen | ||||
| Positionen. | ||||
Montageblock universal
mit Kugellager
mit Kugellager
| Abmessung | L | B | H | |
|---|---|---|---|---|
| für | ||||
| Bestell Nr. | ||||
| HSK 63 | 200 | 150 | 250 | 706.63 |
| SK 40 | 200 | 150 | 250 | 706.63 |
| BT 40 | 200 | 150 | 250 | 706.63 |
| CAT 40 | 200 | 150 | 250 | 706.63 |
| C6 | 200 | 706.63 | ||

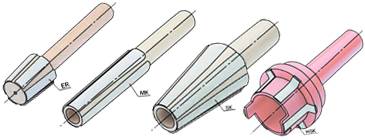

Kegelwischer
( für OZ / ER / MK / SK / HSK )
( für OZ / ER / MK / SK / HSK )
| Abmessung | Abmessung | Form | ||||
|---|---|---|---|---|---|---|
| Bestell Nr. | Bestell Nr. | |||||
| OZ 16 | 710.01.415 | SK 30 | - | 710.30 | ||
| OZ 25 | 710.01.462 | SK 40 | - | 710.40 | ||
| OZ 32 | 710.01.467 | SK 50 | - | 710.50 | ||
| ER 16 | 710.02.426 | HSK 32 | A-C-E | 710.32.HSK | ||
| ER 25 | 710.02.430 | HSK 40 | A-C-E | 710.40.HSK | ||
| ER 32 | 710.02.470 | HSK 50 | A-C-E | 710.50.HSK | ||
| ER 40 | 710.02.472 | HSK 63 | A-C-E | 710.63.HSK | ||
| HSK 80 | A-C-E | 710.80.HSK | ||||
| MK 1 | 710.01 | HSK 100 | A-C-E | 710.100.HSK | ||
| MK 2 | 710.02 | |||||
| MK 3 | 710.03 | HSK 63 | F | 710.63.HSK.F | ||
| MK 4 | 710.04 | |||||
| MK 5 | 710.05 | |||||
| Verwendung: Zum Reinigen der Innenkegel an Maschinenspindeln, Hülsen und | ||||||
| Werkzeugaufnahmen. | ||||||
| Ausführung: mit Rauhlederbesatz | ||||||
