   Home >Zerspanung VHM >Torus-Hochleistungsfräser 4-Schneiden

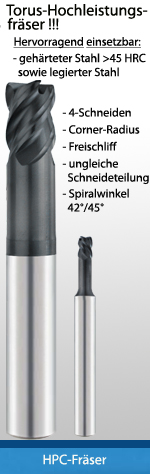

Torus Hochleistungsfräser ( AlTiN-beschichtet )
4-Schneiden, mit Freischliff, ungleiche Schneideteilung,
Toleranz (mm)
Größe Ø d1 d2 r
   3-6 +0,000/-0,030 h6 +0,000/-0,050
> 6-10 +0,000/-0,040 h6 +0,000/-0,050
>10-20 +0,000/-0,050 h6 +0,000/-0,050
            Beschichtung
Schneide-
durchmesser
Schneide-
länge
Gesamt-
länge
Schaftdurch-
messer
Corner
Radius
Abschnitt  ( AlTiN )

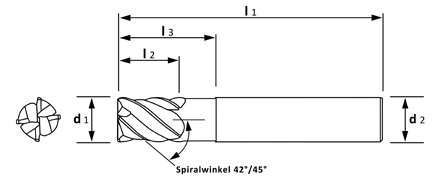

d1 l2 l1 d2 r l3
mm mm mm mm mm mm Bestell Nr.
3 4 57 6 0,2 15 1106564
4 5 57 6 0,3 15 1116564
5 6 57 6 0,5 15 1126564
6 7 57 6 1,0 15 1136564
8 10 63 8 1,0 25 1146564
10 12 72 10 1,0 30 1156564
12 15 83 12 1,0 35 1166564
16 20 92 16 1,5 45 1176564
20 24 104 20 2,0 55 1186564

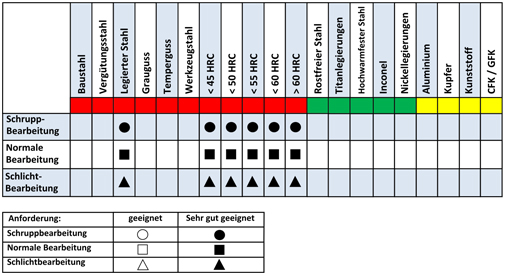

Materialempfehlungen:
