Hartmetall-Frässtift, ( DIN-KSK )

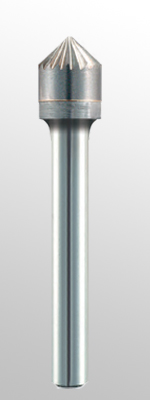

Kegelsenkform 90°
Kegelsenkform 90°
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
|---|---|---|---|---|---|
| Zahnung 3 | Zahnung 6 | ||||
| ( DIN MY ) | ( DIN MX ) | ||||

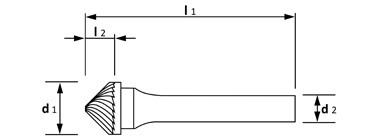

| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 2 | 38 | 3 | 7843031031 | 7846031031 |
| 4 | 3 | 50 | 6 | 7843061041 | - |
| 5 | 4 | 34 | 3 | 7843031051 | - |
| 6 | 5 | 50 | 6 | 7843061061 | 7846061061 |
| 8 | 8 | 53 | 6 | 7843061081 | - |
| 10 | 10 | 55 | 6 | 7843061101 | 7846061101 |
| 12 | 12 | 57 | 6 | 7843061121 | 7846061121 |
| 16 | 16 | 61 | 6 | 7843061161 | 7846061161 |
| 20 | 20 | 65 | 6 | 7843061201 | - |
Materialempfehlungen:
 |
 |
 |
||
|---|---|---|---|---|
| Für Aluminium und Alu- miniumlegierungen sowie Kunstoffe. |
Zum Entgraten nicht ge- härteter Stähle, Leichtmetalle, Legierungen und Hartgummi. |
Für Stähle hoher festigkeit, Inox, Stahlguss, Schweiß nähte und Messing. |
||
 |
 |
 |
||
| Für allgemeine Arbeiten wie Entgraten, Fasen, Kanten- brechen mit sauberer Ober- fläche.Für Stähle mit hoher Festigkeit,Schweißnähte. |
Hohe Oberflächengüte für gehärtete Stähle, Schweiß- nähte hoher Festigkeit. |
Mit dieser Universalverzahnung werden auch bei härtesten Werk- stoffen und Schweißnähten glatte Ober flächen erzielt, ideal für den Werkzeug- und Formenbau. |
