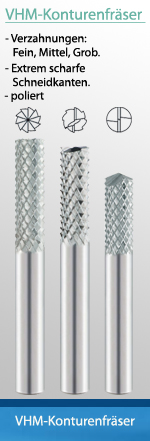

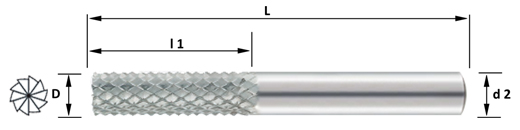

VHM-Konturenfräser
für Kunststoffe, mit Stirnverzahnung

Verzahnung: Fein
Für Faserkunststoffe mit hohem Faseranteil.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510720f	6	35	75	6	7510766f
2	7	50	6	7510726f	8	25	63	8	7510780f
3	10	40	3	7510730f	8	40	100	8	7510781f
3	12	50	6	7510736f	10	30	72	10	75107100f
4	15	40	4	7510740f	12	32	83	12	75107120f
4	20	50	6	7510746f	14	32	83	14	75107140f
5	16	50	5	7510750f	16	36	92	16	75107160f
5	25	75	6	7510756f	18	40	92	18	75107180f
6	18	50	6	7510760f	20	45	104	20	75107200f

Verzahnung: Mittel
Für weiche faserkunststoffe mit Klebneigung.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510720m	6	35	75	6	7510766m
2	7	50	6	7510726m	8	25	63	8	7510780m
3	10	40	3	7510730m	8	40	100	8	7510781m
3	12	50	6	7510736m	10	30	72	10	75107100m
4	15	40	4	7510740m	12	32	83	12	75107120m
4	20	50	6	7510746m	14	32	83	14	75107140m
5	16	50	5	7510750m	16	36	92	16	75107160m
5	25	75	6	7510756m	18	40	92	18	75107180m
6	18	50	6	7510760m	20	45	104	20	75107200m

Verzahnung: Grob
Für Sandwichmaterialien und Schäume.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510720g	6	35	75	6	7510766g
2	7	50	6	7510726g	8	25	63	8	7510780g
3	10	40	3	7510730g	8	40	100	8	7510781g
3	12	50	6	7510736g	10	30	72	10	75107100g
4	15	40	4	7510740g	12	32	83	12	75107120g
4	20	50	6	7510746g	14	32	83	14	75107140g
5	16	50	5	7510750g	16	36	92	16	75107160g
5	25	75	6	7510756g	18	40	92	18	75107180g
6	18	50	6	7510760g	20	45	104	20	75107200g

VHM-Konturenfräser
für Kunststoffe, 2-Schneider

Verzahnung: Fein
Für Faserkunststoffe mit hohem Faseranteil.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510820f	6	35	75	6	7510866f
2	7	50	6	7510826f	8	25	63	8	7510880f
3	10	40	3	7510830f	8	40	100	8	7510881f
3	12	50	6	7510836f	10	30	72	10	75108100f
4	15	40	4	7510840f	12	32	83	12	75108120f
4	20	50	6	7510846f	14	32	83	14	75108140f
5	16	50	5	7510850f	16	36	92	16	75108160f
5	25	75	6	7510856f	18	40	92	18	75108180f
6	18	50	6	7510860f	20	45	104	20	75108200f

Verzahnung: Mittel
Für weiche faserkunststoffe mit Klebneigung.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510820m	6	35	75	6	7510866m
2	7	50	6	7510826m	8	25	63	8	7510880m
3	10	40	3	7510830m	8	40	100	8	7510881m
3	12	50	6	7510836m	10	30	72	10	75108100m
4	15	40	4	7510840m	12	32	83	12	75108120m
4	20	50	6	7510846m	14	32	83	14	75108140m
5	16	50	5	7510850m	16	36	92	16	75108160m
5	25	75	6	7510856m	18	40	92	18	75108180m
6	18	50	6	7510860m	20	45	104	20	75108200m

Verzahnung: Grob
Für Sandwichmaterialien und Schäume.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510820g	6	35	75	6	7510866g
2	7	50	6	7510826g	8	25	63	8	7510880g
3	10	40	3	7510830g	8	40	100	8	7510881g
3	12	50	6	7510836g	10	30	72	10	75108100g
4	15	40	4	7510840g	12	32	83	12	75108120g
4	20	50	6	7510846g	14	32	83	14	75108140g
5	16	50	5	7510850g	16	36	92	16	75108160g
5	25	75	6	7510856g	18	40	92	18	75108180g
6	18	50	6	7510860g	20	45	104	20	75108200g

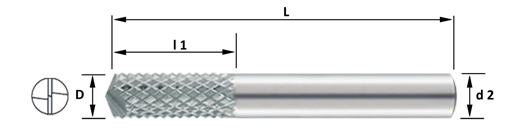

VHM-Konturenfräser
für Kunststoffe, mit Bohrerspitze

Verzahnung: Fein
Für Faserkunststoffe mit hohem Faseranteil.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510920f	6	35	75	6	7510966f
2	7	50	6	7510926f	8	25	63	8	7510980f
3	10	40	3	7510930f	8	40	100	8	7510981f
3	12	50	6	7510936f	10	30	72	10	75109100f
4	15	40	4	7510940f	12	32	83	12	75109120f
4	20	50	6	7510946f	14	32	83	14	75109140f
5	16	50	5	7510950f	16	36	92	16	75109160f
5	25	75	6	7510956f	18	40	92	18	75109180f
6	18	50	6	7510960f	20	45	104	20	75109200f

Verzahnung: Mittel
Für weiche faserkunststoffe mit Klebneigung.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510920m	6	35	75	6	7510966m
2	7	50	6	7510926m	8	25	63	8	7510980m
3	10	40	3	7510930m	8	40	100	8	7510981m
3	12	50	6	7510936m	10	30	72	10	75109100m
4	15	40	4	7510940m	12	32	83	12	75109120m
4	20	50	6	7510946m	14	32	83	14	75109140m
5	16	50	5	7510950m	16	36	92	16	75109160m
5	25	75	6	7510956m	18	40	92	18	75109180m
6	18	50	6	7510960m	20	45	104	20	75109200m

Verzahnung: Grob
Für Sandwichmaterialien und Schäume.

D	l1	L	d2	Bestell-	D	l1	L	d2	Bestell-
				Nr.					Nr.
mm	mm	mm	mm		mm	mm	mm	mm
2	7	40	2	7510920g	6	35	75	6	7510966g
2	7	50	6	7510926g	8	25	63	8	7510980g
3	10	40	3	7510930g	8	40	100	8	7510981g
3	12	50	6	7510936g	10	30	72	10	75109100g
4	15	40	4	7510940g	12	32	83	12	75109120g
4	20	50	6	7510946g	14	32	83	14	75109140g
5	16	50	5	7510950g	16	36	92	16	75109160g
5	25	75	6	7510956g	18	40	92	18	75109180g
6	18	50	6	7510960g	20	45	104	20	75109200g
