Hartmetall-Frässtift, ( DIN-KEL )

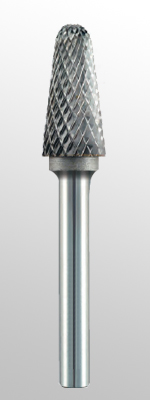

Rundkegelform
Rundkegelform
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 1A | Zahnung 1 | Zahnung 2 | ||||
| (Aluminium) | ( DIN C ) | |||||

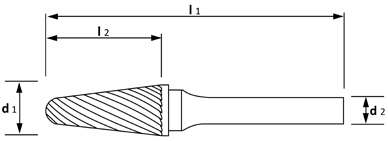

| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 3 | 14 | 38 | 3 | - | - | - |
| 4 | 14 | 44 | 3 | - | - | - |
| 4 | 16 | 50 | 6 | - | - | - |
| 6 | 18 | 48 | 3 | - | - | - |
| 6 | 20 | 50 | 6 | - | - | 7892061061 |
| 8 | 20 | 65 | 6 | - | - | 7892061081 |
| 10 | 20 | 65 | 6 | 7898061101 | 7891061101 | 7892061101 |
| 12 | 25 | 70 | 6 | 7898061121 | 7891061121 | 7892061121 |
| 12 | 30 | 75 | 6 | - | - | - |
| 16 | 30 | 75 | 6 | 7898061161 | 7891061161 | - |
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 3 | Zahnung 4 | Zahnung 6 | ||||
| ( DIN MY ) | ( Diamant ) | ( DIN MX ) | ||||
| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 3 | 14 | 38 | 3 | 7893031031 | 7894031031 | 7896031031 |
| 4 | 14 | 44 | 3 | 7893031041 | - | 7896031041 |
| 4 | 16 | 50 | 6 | 7893061041 | - | 7896061041 |
| 6 | 18 | 48 | 3 | 7893031061 | 7894031061 | - |
| 6 | 20 | 50 | 6 | 7893061061 | 7894061061 | 7896061061 |
| 8 | 20 | 65 | 6 | 7893061081 | 7894061081 | 7896061081 |
| 10 | 20 | 65 | 6 | 7893061101 | 7894061101 | 7896061101 |
| 12 | 25 | 70 | 6 | 7893061121 | 7894061121 | 7896061121 |
| 12 | 30 | 75 | 6 | - | - | 7896063121 |
| 16 | 30 | 75 | 6 | 7893061161 | 7894061161 | 7896061161 |
Materialempfehlungen:
 |
 |
 |
||
|---|---|---|---|---|
| Für Aluminium und Alu- miniumlegierungen sowie Kunstoffe. |
Zum Entgraten nicht ge- härteter Stähle, Leichtmetalle, Legierungen und Hartgummi. |
Für Stähle hoher festigkeit, Inox, Stahlguss, Schweiß nähte und Messing. |
||
 |
 |
 |
||
| Für allgemeine Arbeiten wie Entgraten, Fasen, Kanten- brechen mit sauberer Ober- fläche.Für Stähle mit hoher Festigkeit,Schweißnähte. |
Hohe Oberflächengüte für gehärtete Stähle, Schweiß- nähte hoher Festigkeit. |
Mit dieser Universalverzahnung werden auch bei härtesten Werk- stoffen und Schweißnähten glatte Ober flächen erzielt, ideal für den Werkzeug- und Formenbau. |
