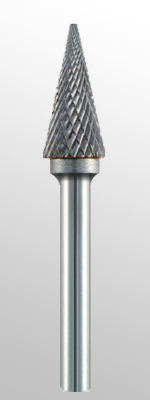

Hartmetall-Frässtift, ( DIN-SKM )
Spitzkegelform
Spitzkegelform
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
|---|---|---|---|---|---|
| Zahnung 2 | Zahnung 3 | ||||
| ( DIN MY ) | |||||

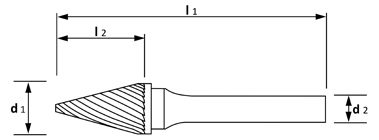

| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 12 | 38 | 3 | - | 7833031031 |
| 3 | 12 | 50 | 3 | - | 7833032031 |
| 4 | 10 | 40 | 3 | - | 7833031041 |
| 6 | 13 | 43 | 3 | - | 7833031061 |
| 6 | 16 | 50 | 6 | 7832061061 | 7833061061 |
| 8 | 18 | 63 | 6 | 7832061081 | 7833061081 |
| 10 | 20 | 65 | 6 | 7832061101 | 7833061101 |
| 12 | 25 | 70 | 6 | 7832061121 | 7833061121 |
| 16 | 25 | 70 | 6 | 7832061161 | 7833061161 |
| 20 | 25 | 70 | 6 | - | 7833061201 |
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 4 | Zahnung 6 | Zahnung 6 | ||||
| (Diamant) | ( DIN MX ) | ( DIN MX ) | ||||
| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 3 | 12 | 38 | 3 | 7834031031 | 7836031031 | 7837031031 |
| 3 | 12 | 50 | 3 | - | - | - |
| 4 | 10 | 40 | 3 | - | - | - |
| 6 | 13 | 43 | 3 | 7834031061 | 7836031061 | |
| 6 | 16 | 50 | 6 | 7834061061 | 7836961061 | 7837061061 |
| 8 | 18 | 63 | 6 | 7834061081 | 7836061081 | 7837061081 |
| 10 | 20 | 65 | 6 | 7834061101 | 7836961101 | 7837061101 |
| 12 | 25 | 70 | 6 | 7834061121 | 7836961121 | 7837061121 |
| 16 | 25 | 70 | 6 | 7834061161 | 7836061161 | - |
| 20 | 25 | 70 | 6 | - | 7836061201 | - |
Materialempfehlungen:
 |
 |
 |
||
|---|---|---|---|---|
| Für Aluminium und Alu- miniumlegierungen sowie Kunstoffe. |
Zum Entgraten nicht ge- härteter Stähle, Leichtmetalle, Legierungen und Hartgummi. |
Für Stähle hoher festigkeit, Inox, Stahlguss, Schweiß nähte und Messing. |
||
 |
 |
 |
||
| Für allgemeine Arbeiten wie Entgraten, Fasen, Kanten- brechen mit sauberer Ober- fläche.Für Stähle mit hoher Festigkeit,Schweißnähte. |
Hohe Oberflächengüte für gehärtete Stähle, Schweiß- nähte hoher Festigkeit. |
Mit dieser Universalverzahnung werden auch bei härtesten Werk- stoffen und Schweißnähten glatte Ober flächen erzielt, ideal für den Werkzeug- und Formenbau. |
