Kugel-Hochleistungsfräser XL ( TiAlN-beschichtet )
4-Schneiden, ungleiche Schneidenteilung, Form HA
4-Schneiden, ungleiche Schneidenteilung, Form HA

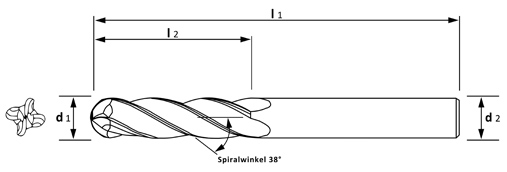

| Toleranz (mm) | |
| d1 | d2 |
| +0,000/-0,050 | h6 |
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
( un- bechichtet ) |
( AlTiN ) |
| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 25 | 75 | 3 | - | 2072507 |
| 4 | 25 | 75 | 4 | - | 2092507 |
| 5 | 25 | 75 | 5 | - | 2013507 |
| 6 | 25 | 75 | 6 | - | 2033507 |
| 8 | 25 | 75 | 8 | - | 2053507 |
| 10 | 38 | 100 | 10 | - | 2073507 |
| 12 | 50 | 100 | 12 | - | 2093507 |
| 12 | 75 | 150 | 12 | - | 2004507 |
| 14 | 75 | 150 | 14 | - | 2024507 |
| 16 | 75 | 150 | 16 | - | 2044507 |
| 18 | 75 | 150 | 18 | - | 2064507 |
| 20 | 75 | 150 | 20 | - | 2084507 |
| 25 | 75 | 150 | 25 | - | 2005507 |

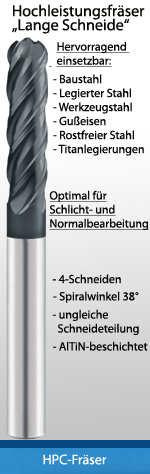

Materialempfehlungen:
