Schaftfräser "Lang" ( TiAlN-beschichtet )
2-Schneiden, 30° Rechtsdrall, Form HA
2-Schneiden, 30° Rechtsdrall, Form HA
| Toleranz (mm) | |
| d1 | d2 |
| +0,000/-0,050 | h6 |
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
( unbe- schichtet ) |
( AlTiN ) |

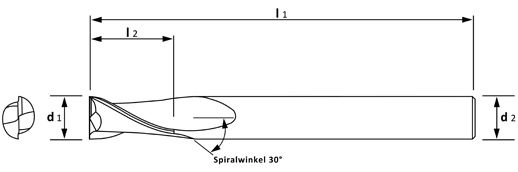

| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 9 | 60 | 6 | 3001934 | 3005934 |
| 4 | 12 | 70 | 6 | 3011934 | 3015934 |
| 6 | 15 | 80 | 6 | 3021934 | 3025934 |
| 8 | 20 | 90 | 8 | 3031934 | 3035934 |
| 10 | 25 | 100 | 10 | 3041934 | 3045934 |
| 12 | 30 | 110 | 12 | 3051934 | 3055934 |
| 14 | 35 | 120 | 16 | 3061934 | 3065934 |
| 16 | 40 | 120 | 16 | 3071934 | 3075934 |
| 18 | 40 | 130 | 20 | 3081934 | 3085934 |
| 20 | 45 | 130 | 20 | 3091934 | 3095934 |
Materialempfehlungen:
