Home >Zerspanung VHM >Werkzeugaufnahmen DIN 69871

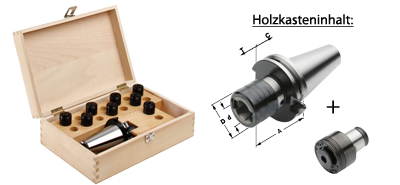

Gewindeschneid-Schnellwechselfutter DIN 69871 A
mit Längenausgleich auf Druck und Zug im
Holzkasten inkl. Einsätze mit Rutschkupplung

SK	Spannbereich	Größe	A	D	d	T	C

			mm	mm	mm	mm	mm	Bestell Nr.
SK 40	M3 - M14	1*	59	38	19	7	7	402.16.12.SR
SK 40	M5 - M22	2*	97	54	31	12	12	402.16.20.SR

SK 50	M3 - M14	1*	63	38	19	7	7	502.16.12.SR
SK 50	M5 - M22	2*	97	54	31	12	12	502.16.20.SR

Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer

Einsätze mit Rutschkupplung:

Größe 1*				Größe 2*
Gr.1	M3 - 3,5 - 2,7	DIN 371		Gr.2	M5 - 6 x 4,9		DIN 371
Gr.1	M4 - 4,5 x 3,4	DIN 371		Gr.2	M6 - 6 x 4,9		DIN 371
Gr.1	M5 - 6 x 4,9	DIN 371		Gr.2	M8 - 8 x 6,2		DIN 371
Gr.1	M6 - 6 x 4,9	DIN 371		Gr.2	M10 - 10 x 8		DIN 371
Gr.1	M8 - 8 x 6,2	DIN 371		Gr.2	M12 - 9 x 7		DIN 371
Gr.1	M10 - 10 x 8	DIN 371		Gr.2	M14 - 11 x 9		DIN 371
Gr.1	M12 - 9 x 7	DIN 371		Gr.2	M16 - 12 x 9		DIN 371
Gr.1	M14 - 11 x 9	DIN 371		Gr.2	M18 - 14 x 11		DIN 371
				Gr.2	M20 - 16 x 12		DIN 371
				Gr.2	M22 - 18 x 14,5		DIN 371
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.

Gewindeschneid-Schnellwechselfutter DIN 69871 A
mit Längenausgleich auf Druck und Zug im
Holzkasten inkl. Einsätze ohne Rutschkupplung

SK	Spannbereich	Größe	A	D	d	T	C

			mm	mm	mm	mm	mm	Bestell Nr.
SK 40	M3 - M14	1*	59	38	19	7	7	402.16.12.S
SK 40	M5 - M22	2*	97	54	31	12	12	402.16.20.S

SK 50	M3 - M14	1*	63	38	19	7	7	502.16.12.S
SK 50	M5 - M22	2*	97	54	31	12	12	502.16.20.S

Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer

Einsätze ohne Rutschkupplung:

Größe 1*				Größe 2*
Gr.1	3,5 x 2,7			Gr.2	6 x 4,9
Gr.1	4,5 x 3,4			Gr.2	8 x 6,2
Gr.1	6 x 4,9			Gr.2	9 x 7
Gr.1	8 x 6,2			Gr.2	10 x 8
Gr.1	9 x 7			Gr.2	11 x 9
Gr.1	10 x 8			Gr.2	12 x 9
Gr.1	11 x 9			Gr.2	14 x 11
				Gr.2	16 x 12
				Gr.2	18 x 14,5
Hinweis: Für Bearbeitungszentren mit Synchronspindel.
