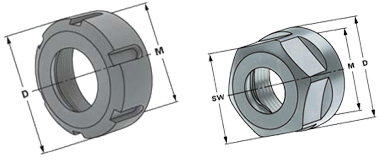

Spannmuttern DIN 6499
( ISO 15488 ) System ER, Standardausführung
mit Exzenterring, gewuchtet

Spannbereich	Größe	D	SW	M

mm		mm	mm		Bestell Nr.
1 - 10	ER 16	32		M22 x 1,5	110.02.10
1 - 10	ER 16	28	25	M22 x 1,5	110.02.10.6*
2 - 16	ER 25	42		M32 x 1,5	110.02.16
2 - 20	ER 32	50		M40 x 1,5	110.02.20
3 - 26	ER 40	63		M50 x 1,5	110.02.26

Verwendung: Alle Spannzangen mit Außenform DIN 6499 ( ISO 15488 )
können gespannt werden.

*Sechskantmutter

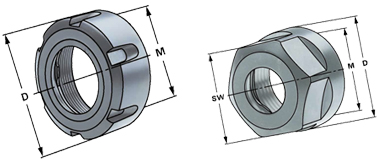

Spannmuttern DIN 6499
( ISO 15488 ) System ER, gleitgelagerte
Ausführung

Spannbereich	Größe	D	SW	M

mm		mm	mm		Bestell Nr.
1 - 10	ER 16	28	25	M22 x 1,5	112.02.10*
2 - 16	ER 25	42		M32 x 1,5	112.02.16
2 - 20	ER 32	50		M40 x 1,5	112.02.20
3 - 26	ER 40	63		M50 x 1,5	112.02.26

Verwendung: Alle Spannzangen mit Außenform DIN 6499 ( ISO 15488 )
können gespannt werden.

*Sechskantmutter

Spannmutter DIN 6499
( ISO 15488 ) System ER, Minimutter
mit Exzenterring, gewuchtet

Spannbereich	Größe	D	M

		mm		Bestell Nr.
1,0 - 7,0	ER 11	32	M22 x 1,5	110.02.07.3
6,5 - 16,0	ER 16	32	M19 x 1,0	110.02.10.3

Verwendung: Alle Spannzangen mit Außenform DIN 6499 ( ISO 15488 )
können gespannt werden.
