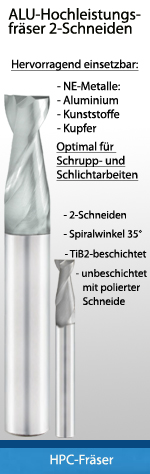

Hochleistungsfräser "ALU" ( TiB2-beschichtet )
2-Schneiden, 35° Rechtsdrall, Form HA
2-Schneiden, 35° Rechtsdrall, Form HA
| Toleranz (mm) | ||
| Größe Ø | d1 | d2 |
| 3 - 25 | +0,0025/-0,010 | h6 |
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
( unbe- schichtet ) |
( TiB2 ) |
| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 8 | 38 | 3 | 1505544 | 1578544 |
| 4 | 11 | 50 | 4 | 1515544 | 1588544 |
| 5 | 13 | 50 | 5 | 1525544 | 1598544 |
| 6 | 13 | 57 | 6 | 1535544 | 1509544 |
| 8 | 19 | 63 | 8 | 1545544 | 1519544 |
| 10 | 22 | 72 | 10 | 1555544 | 1529544 |
| 12 | 26 | 83 | 12 | 1565544 | 1539544 |
| 14 | 26 | 83 | 14 | 1575544 | 1549544 |
| 16 | 32 | 92 | 16 | 1585544 | 1559544 |
| 20 | 38 | 104 | 20 | 1595544 | 1569544 |
| 25 | 44 | 104 | 25 | 1506544 | 1579544 |
Materialempfehlungen:
