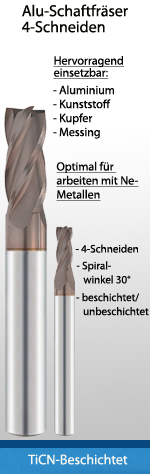

Alu-Schaftfräser ( TiCN-beschichtet )
4-Schneiden, 30° Rechtsdrall, Form HA
4-Schneiden, 30° Rechtsdrall, Form HA
| Toleranz (mm) | ||
| Größe Ø | d1 | d2 |
| 3 - 20 | +0,000/-0,050 | h6 |
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
( unbe- schichtet ) |
( TiCN ) |
| d1 | l2 | l1 | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 3 | 8 | 38 | 3 | 2177454 | 2187454 |
| 3,5 | 10 | 57 | 6 | 2197454 | 2108454 |
| 4 | 11 | 57 | 6 | 2118454 | 2128454 |
| 4,5 | 11 | 57 | 6 | 2138454 | 2148454 |
| 5 | 13 | 57 | 6 | 2158454 | 2168454 |
| 6 | 13 | 57 | 6 | 2178454 | 2188454 |
| 8 | 19 | 63 | 8 | 2198454 | 2109454 |
| 10 | 22 | 72 | 10 | 2119454 | 2129454 |
| 12 | 26 | 83 | 12 | 2139454 | 2149454 |
| 14 | 26 | 83 | 14 | 2159454 | 2169454 |
| 16 | 32 | 92 | 16 | 2179454 | 2189454 |
| 20 | 38 | 104 | 20 | 2199454 | 2100554 |
Materialempfehlungen:
