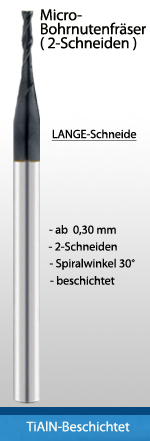

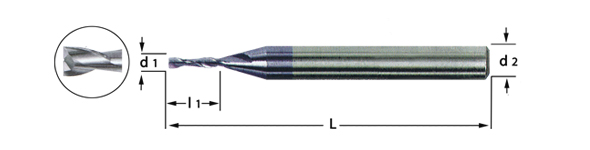

Micro-Bohrnutenfräser "LANG" aus Hartmetall ( TiAlN-bes. )
2-Schneiden, 30° Rechtsdrall, Form HA
2-Schneiden, 30° Rechtsdrall, Form HA
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
unbeschichtet | ( TiAlN ) |
| ( polierte Schneide ) |
|||||
| d1 | l1 | L | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 0,3 | 1,5 | 39 | 3 | 146030 | 147030 |
| 0,4 | 2,0 | 39 | 3 | 146040 | 147040 |
| 0,5 | 2,5 | 39 | 3 | 146050 | 147050 |
| 0,6 | 3,0 | 39 | 3 | 146060 | 147060 |
| 0,7 | 3,5 | 39 | 3 | 146070 | 147070 |
| 0,8 | 4,0 | 39 | 3 | 146080 | 147080 |
| 0,9 | 4,5 | 39 | 3 | 146090 | 147090 |
| 1,0 | 5,0 | 39 | 3 | 146100 | 147100 |
| 1,1 | 5,5 | 39 | 3 | 146110 | 147110 |
| 1,2 | 6,0 | 39 | 3 | 146120 | 147120 |
| 1,3 | 6,5 | 39 | 3 | 146130 | 147130 |
| 1,4 | 7,0 | 39 | 3 | 146140 | 147140 |
| 1,5 | 7,5 | 39 | 3 | 146150 | 147150 |
| 1,6 | 8,0 | 39 | 3 | 146160 | 147160 |
| 1,7 | 8,5 | 39 | 3 | 146170 | 147170 |
| 1,8 | 9,0 | 39 | 3 | 146180 | 147180 |
| 1,9 | 9,5 | 39 | 3 | 146190 | 147190 |
| 2,0 | 10,0 | 39 | 3 | 146200 | 147200 |
| 2,5 | 12,5 | 45 | 3 | 146250 | 147250 |
| 3,0 | 15,0 | 46 | 3 | 146300 | 147300 |
Materialempfehlungen:

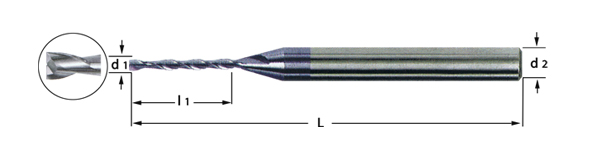

Micro-Bohrnutenfräser "überLANG" aus Hartmetall ( TiAlN-bes. )
2-Schneiden, 30° Rechtsdrall, Form HA
2-Schneiden, 30° Rechtsdrall, Form HA
| Beschichtung | |||||
|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
unbeschichtet | ( TiAlN ) |
| ( polierte Schneide ) |
|||||
| d1 | l1 | L | d2 | ||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 0,3 | 2,4 | 39 | 3 | 148030 | 149030 |
| 0,4 | 3,2 | 39 | 3 | 148040 | 149040 |
| 0,5 | 4,0 | 39 | 3 | 148050 | 149050 |
| 0,6 | 4,8 | 39 | 3 | 148060 | 149060 |
| 0,7 | 5,6 | 39 | 3 | 148070 | 149070 |
| 0,8 | 6,4 | 39 | 3 | 148080 | 149080 |
| 0,9 | 7,2 | 39 | 3 | 148090 | 149090 |
| 1,0 | 8,0 | 39 | 3 | 148100 | 149100 |
| 1,1 | 8,8 | 39 | 3 | 148110 | 149110 |
| 1,2 | 9,6 | 39 | 3 | 148120 | 149120 |
| 1,3 | 10,4 | 44 | 4 | 148130 | 149130 |
| 1,4 | 11,2 | 44 | 4 | 148140 | 149140 |
| 1,5 | 12,0 | 44 | 4 | 148150 | 149150 |
| 1,6 | 12,8 | 44 | 4 | 148160 | 149160 |
| 1,7 | 13,6 | 44 | 4 | 148170 | 149170 |
| 1,8 | 14,4 | 44 | 4 | 148180 | 149180 |
| 1,9 | 15,2 | 44 | 4 | 148190 | 149190 |
| 2,0 | 16,0 | 44 | 4 | 148200 | 149200 |
| 2,5 | 20,0 | 60 | 5 | 148250 | 149250 |
| 3,0 | 24,0 | 60 | 5 | 148300 | 149300 |
| 4,0 | 32,0 | 75 | 6 | 148400 | 149400 |
| 5,0 | 40,0 | 75 | 6 | 148500 | 149500 |
| 6,0 | 48,0 | 80 | 8 | 148600 | 149600 |
