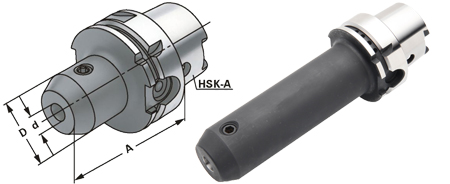

Fräseraufnahmen DIN 6359
für Zylinderschäfte DIN 1835-B ( HSK 63 / HSK 100 )
für Zylinderschäfte DIN 1835-B ( HSK 63 / HSK 100 )
| HSK-A | dh4 | A | D | |
|---|---|---|---|---|
| mm | mm | mm | Bestell Nr. | |
| HSK-A 63 | 06 | 65 | 25 | A63.04.06 |
| HSK-A 63 | 08 | 65 | 28 | A63.04.08 |
| HSK-A 63 | 10 | 65 | 35 | A63.04.10 |
| HSK-A 63 | 12 | 80 | 42 | A63.04.12 |
| HSK-A 63 | 14 | 80 | 44 | A63.04.14 |
| HSK-A 63 | 16 | 80 | 48 | A63.04.16 |
| HSK-A 63 | 18 | 80 | 50 | A63.04.18 |
| HSK-A 63 | 20 | 80 | 52 | A63.04.20 |
| HSK-A 63 | 25 | 110 | 65 | A63.04.25 |
| HSK-A 63 | 32 | 110 | 72 | A63.04.32 |
| HSK-A 63 | 40 | 125 | 80 | A63.04.40 |
| HSK-A 63 | 06 | 100 | 25 | A63.04.06.1 |
| HSK-A 63 | 08 | 100 | 28 | A63.04.08.1 |
| HSK-A 63 | 10 | 100 | 35 | A63.04.10.1 |
| HSK-A 63 | 12 | 100 | 42 | A63.04.12.1 |
| HSK-A 63 | 14 | 100 | 44 | A63.04.14.1 |
| HSK-A 63 | 16 | 100 | 48 | A63.04.16.1 |
| HSK-A 63 | 18 | 100 | 50 | A63.04.18.1 |
| HSK-A 63 | 20 | 100 | 52 | A63.04.20.1 |
| HSK-A 63 | 06 | 160 | 25 | A63.04.06.2 |
| HSK-A 63 | 08 | 160 | 28 | A63.04.08.2 |
| HSK-A 63 | 10 | 160 | 35 | A63.04.10.2 |
| HSK-A 63 | 12 | 160 | 42 | A63.04.12.2 |
| HSK-A 63 | 14 | 160 | 44 | A63.04.14.2 |
| HSK-A 63 | 16 | 160 | 48 | A63.04.16.2 |
| HSK-A 63 | 18 | 160 | 50 | A63.04.18.2 |
| HSK-A 63 | 20 | 160 | 52 | A63.04.20.2 |
| HSK-A 100 | 06 | 80 | 25 | A100.04.06 |
| HSK-A 100 | 08 | 80 | 28 | A100.04.08 |
| HSK-A 100 | 10 | 80 | 35 | A100.04.10 |
| HSK-A 100 | 12 | 80 | 42 | A100.04.12 |
| HSK-A 100 | 14 | 80 | 44 | A100.04.14 |
| HSK-A 100 | 16 | 100 | 48 | A100.04.16 |
| HSK-A 100 | 18 | 100 | 50 | A100.04.18 |
| HSK-A 100 | 20 | 100 | 52 | A100.04.20 |
| HSK-A 100 | 25 | 100 | 65 | A100.04.25 |
| HSK-A 100 | 32 | 100 | 72 | A100.04.32 |
| HSK-A 100 | 40 | 105 | 80 | A100.04.40 |
| Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit | ||||
| seitlicher Spannfläche nach DIN 1835 Form B ( Weldon ). | ||||
| Hinweis: Ab d= 25 mit zwei Spannschrauben | ||||
Fräseraufnahmen DIN 6359
für Zylinderschäfte DIN 1835-E ( HSK 63 / HSK 100 )
Whistle Notch
für Zylinderschäfte DIN 1835-E ( HSK 63 / HSK 100 )
Whistle Notch
| HSK-A | dh4 | A | D | |
|---|---|---|---|---|
| mm | mm | mm | Bestell Nr. | |
| HSK-A 63 | 06 | 80 | 25 | A63.05.06 |
| HSK-A 63 | 08 | 80 | 28 | A63.05.08 |
| HSK-A 63 | 10 | 80 | 35 | A63.05.10 |
| HSK-A 63 | 12 | 90 | 42 | A63.05.12 |
| HSK-A 63 | 14 | 90 | 44 | A63.05.14 |
| HSK-A 63 | 16 | 100 | 48 | A63.05.16 |
| HSK-A 63 | 18 | 100 | 50 | A63.05.18 |
| HSK-A 63 | 20 | 100 | 52 | A63.05.20 |
| HSK-A 63 | 25 | 110 | 65 | A63.05.25 |
| HSK-A 63 | 32 | 110 | 72 | A63.05.32 |
| HSK-A 100 | 06 | 90 | 25 | A100.05.06 |
| HSK-A 100 | 08 | 90 | 28 | A100.05.08 |
| HSK-A 100 | 10 | 90 | 35 | A100.05.10 |
| HSK-A 100 | 12 | 100 | 42 | A100.05.12 |
| HSK-A 100 | 14 | 100 | 44 | A100.05.14 |
| HSK-A 100 | 16 | 100 | 48 | A100.05.16 |
| HSK-A 100 | 18 | 100 | 50 | A100.05.18 |
| HSK-A 100 | 20 | 110 | 52 | A100.05.20 |
| HSK-A 100 | 25 | 120 | 65 | A100.05.25 |
| HSK-A 100 | 32 | 120 | 72 | A100.05.32 |
| HSK-A 100 | 40 | 120 | 80 | A100.05.40 |
| Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit | ||||
| geneigter Spannfläche nach DIN 1835 Form E ( Whistle Notch ). | ||||
| Hinweis: Ab d= 25 mit zwei Spannschrauben | ||||
