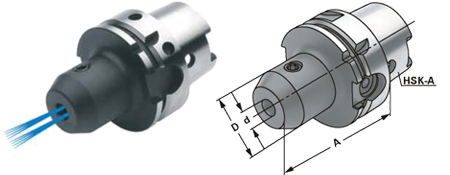

Fräseraufnahmen DIN 6359
mit Kühlkanälen für Zylinderschäfte DIN 1835-B ( HSK 63 / HSK 100 )
mit Kühlkanälen für Zylinderschäfte DIN 1835-B ( HSK 63 / HSK 100 )
| HSK-A | dh4 | A | D | |
|---|---|---|---|---|
| mm | mm | mm | Bestell Nr. | |
| HSK-A 63 | 06 | 65 | 25 | A63.04.06.K |
| HSK-A 63 | 08 | 65 | 28 | A63.04.08.K |
| HSK-A 63 | 10 | 65 | 35 | A63.04.10.K |
| HSK-A 63 | 12 | 80 | 42 | A63.04.12.K |
| HSK-A 63 | 14 | 80 | 44 | A63.04.14.K |
| HSK-A 63 | 16 | 80 | 48 | A63.04.16.K |
| HSK-A 63 | 18 | 80 | 50 | A63.04.18.K |
| HSK-A 63 | 20 | 80 | 52 | A63.04.20.K |
| HSK-A 63 | 25 | 110 | 65 | A63.04.25.K |
| HSK-A 63 | 32 | 110 | 72 | A63.04.32.K |
| HSK-A 63 | 40 | 125 | 80 | A63.04.40.K |
| HSK-A 100 | 06 | 80 | 25 | A100.04.06.K |
| HSK-A 100 | 08 | 80 | 28 | A100.04.08.K |
| HSK-A 100 | 10 | 80 | 35 | A100.04.10.K |
| HSK-A 100 | 12 | 80 | 42 | A100.04.12.K |
| HSK-A 100 | 14 | 80 | 44 | A100.04.14.K |
| HSK-A 100 | 16 | 100 | 48 | A100.04.16.K |
| HSK-A 100 | 18 | 100 | 50 | A100.04.18.K |
| HSK-A 100 | 20 | 100 | 52 | A100.04.20.K |
| HSK-A 100 | 25 | 100 | 65 | A100.04.25.K |
| HSK-A 100 | 32 | 100 | 72 | A100.04.32.K |
| HSK-A 100 | 40 | 105 | 80 | A100.04.40.K |
| Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit | ||||
| seitlicher Spannfläche nach DIN 18354 Form B ( Weldon ). | ||||
| Hinweis: Ad d = 25 mit zwei Spannschrauben, d = 6 bis 14 mit zwei Kühlkanälen, | ||||
| d = 16 bis 40 mit vier Kühlkanälen | ||||
Hochleistungs-Kraftspannfutter
System HKS
System HKS
| HSK-A | Spannbereich | A | d | D | |
|---|---|---|---|---|---|
| mm | mm | mm | mm | Bestell Nr. | |
| HSK-A 63 | 6 - 20 | 95 | 20 | 53 | A63.64.20 |
| HSK-A 63 | 6 - 32 | 110 | 32 | 68 | A63.64.32 |
| HSK-A 100 | 6 - 20 | 105 | 20 | 53 | A100.64.20 |
| HSK-A 100 | 6 - 32 | 105 | 32 | 68 | A100.64.32 |
| Verwendung: Für Schrupp- und Schlichtfräsarbeiten, bei denen eine hohe | |||||
| Drehmoment-Übertragung, maximale Genauigkeit, Stabilität und eine leichte | |||||
| Handhabung gefordert werden. | |||||
