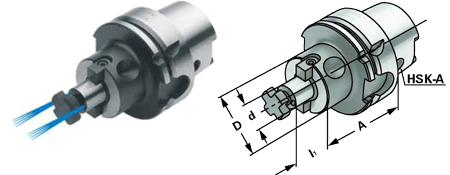

Quernut-Aufsteckfräserdorne DIN 6357 mit
vergrößerter Anlagefläche und Kühlkanal-
bohrungen an der Stirnseite

HSK-A	dh6	A	l1	D

	mm	mm	mm	mm	Bestell Nr.
HSK-A 63	16	50	17	38	A63.11.16
HSK-A 63	22	50	19	48	A63.11.22
HSK-A 63	27	50	21	58	A63.11.27
HSK-A 63	32	60	24	78	A63.11.32
HSK-A 63	40	60	27	88	A63.11.40

HSK-A 63	16	100	17	38	A63.11.16.1
HSK-A 63	22	100	19	48	A63.11.22.1
HSK-A 63	27	100	21	58	A63.11.27.1
HSK-A 63	32	100	24	78	A63.11.32.1
HSK-A 63	40	100	27	88	A63.11.40.1

HSK-A 63	16	160	17	38	A63.11.16.2
HSK-A 63	22	160	19	48	A63.11.22.2
HSK-A 63	27	160	21	58	A63.11.27.2
HSK-A 63	32	160	24	78	A63.11.32.2
HSK-A 63	40	160	27	88	A63.11.40.2

HSK-A 100	22	50	19	48	A100.11.22
HSK-A 100	27	50	21	58	A100.11.27
HSK-A 100	32	50	24	78	A100.11.32
HSK-A 100	40	70	27	88	A100.11.40
HSK-A 100	60	70	40	130	A100.11.60

HSK-A 100	22	100	19	48	A100.11.22.1
HSK-A 100	27	100	21	58	A100.11.27.1
HSK-A 100	32	100	24	78	A100.11.32.1
HSK-A 100	40	100	27	88	A100.11.40.1

Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut

d = 40 / d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen

Lieferumfang: Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach
DIN 912 für Fräser mit innerer Kühlmittelzufuhr.

Kombi-Aufsteckfräserdorne
DIN 6358

HSK-A	dh6	A	l1	D

	mm	mm	mm	mm	Bestell Nr.
HSK-A 63	16	60	17	32	A63.10.16
HSK-A 63	22	60	19	40	A63.10.22
HSK-A 63	27	60	21	48	A63.10.27
HSK-A 63	32	60	24	58	A63.10.32
HSK-A 63	40	70	27	70	A63.10.40

HSK-A 63	16	100	17	32	A63.10.16.1
HSK-A 63	22	100	19	40	A63.10.22.1
HSK-A 63	27	100	21	48	A63.10.27.1
HSK-A 63	32	100	24	58	A63.10.32.1

HSK-A 100	16	60	17	32	A100.10.16
HSK-A 100	22	60	19	40	A100.10.22
HSK-A 100	27	60	21	48	A100.10.27
HSK-A 100	32	60	24	58	A100.10.32
HSK-A 100	40	70	27	70	A100.10.40

Verwendung: Zur Aufnahme von Walzen-, Walzenstirnfräsern oder Messer-
köpfen mit Längs- oder Quernut.

Lieferumfang: Mit Fräseranzugsschraube, Mitnehmerring und Passfeder
