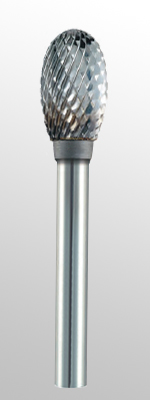

Hartmetall-Frässtift, ( DIN-TRE )
Tropfenform
Tropfenform
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 3 | Zahnung 4 | Zahnung 6 | ||||
| ( DIN MY ) | (Diamant) | ( DIN MX ) | ||||

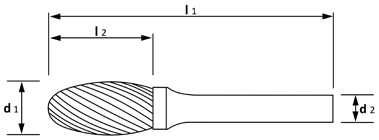

| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 3 | 6 | 38 | 3 | 7863031031 | 7864031031 | 7866031031 |
| 4 | 6 | 36 | 3 | 7863031041 | - | 7866031041 |
| 4 | 6 | 50 | 6 | 7863061041 | 7864061041 | 7866061041 |
| 6 | 10 | 40 | 3 | 7863031061 | 7864031061 | 7866031061 |
| 6 | 10 | 50 | 6 | 7863061061 | 7864061061 | 7866061061 |
| 8 | 13 | 58 | 6 | 7863061081 | 7864061081 | 7866061081 |
| 10 | 16 | 61 | 6 | 7863061101 | 7864061101 | 7866061101 |
| 12 | 20 | 65 | 6 | 7863061121 | 7864061121 | 7866061121 |
| 16 | 25 | 70 | 6 | 7863061161 | 7864061161 | 7866061161 |
Materialempfehlungen:
 |
 |
 |
||
|---|---|---|---|---|
| Für Aluminium und Alu- miniumlegierungen sowie Kunstoffe. |
Zum Entgraten nicht ge- härteter Stähle, Leichtmetalle, Legierungen und Hartgummi. |
Für Stähle hoher festigkeit, Inox, Stahlguss, Schweiß nähte und Messing. |
||
 |
 |
 |
||
| Für allgemeine Arbeiten wie Entgraten, Fasen, Kanten- brechen mit sauberer Ober- fläche.Für Stähle mit hoher Festigkeit,Schweißnähte. |
Hohe Oberflächengüte für gehärtete Stähle, Schweiß- nähte hoher Festigkeit. |
Mit dieser Universalverzahnung werden auch bei härtesten Werk- stoffen und Schweißnähten glatte Ober flächen erzielt, ideal für den Werkzeug- und Formenbau. |
