Fräseraufnahmen DIN 6359

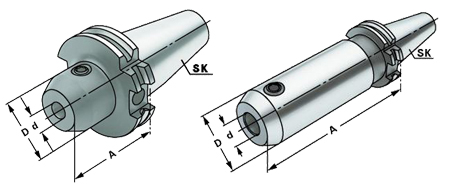

für Zylinderschäfte DIN 1835-B ( SK 30 / SK 40 ) Form AD/B
für Zylinderschäfte DIN 1835-B ( SK 30 / SK 40 ) Form AD/B
| SK | dh4 | A | D | |
|---|---|---|---|---|
| mm | mm | mm | Bestell Nr. | |
| SK 30 | 06 | 50 | 25 | 302.04.06* |
| SK 30 | 08 | 50 | 28 | 302.04.08* |
| SK 30 | 10 | 50 | 35 | 302.04.10* |
| SK 30 | 12 | 50 | 42 | 302.04.12* |
| SK 30 | 14 | 63 | 44 | 302.04.14* |
| SK 30 | 16 | 63 | 48 | 302.04.16* |
| SK 30 | 18 | 63 | 50 | 302.04.18* |
| SK 30 | 20 | 70 | 52 | 302.04.20* |
| SK 40 | 16 | 35 | 45 | 403.04.16.0 |
| SK 40 | 20 | 35 | 45 | 403.04.20.0 |
| SK 40 | 25 | 35 | 50 | 403.04.25.0 |
| SK 40 | 32 | 65 | 50 | 403.04.32.0 |
| SK 40 | 06 | 50 | 25 | 403.04.06 |
| SK 40 | 08 | 50 | 28 | 403.04.08 |
| SK 40 | 10 | 50 | 35 | 403.04.10 |
| SK 40 | 12 | 50 | 42 | 403.04.12 |
| SK 40 | 14 | 50 | 44 | 403.04.14 |
| SK 40 | 16 | 63 | 48 | 403.04.16 |
| SK 40 | 18 | 63 | 50 | 403.04.18 |
| SK 40 | 20 | 63 | 52 | 403.04.20 |
| SK 40 | 25 | 100 | 65 | 403.04.25 |
| SK 40 | 32 | 100 | 72 | 403.04.32 |
| SK 40 | 40 | 120 | 80 | 403.04.40 |
| SK 40 | 06 | 100 | 25 | 403.04.06.1 |
| SK 40 | 08 | 100 | 28 | 403.04.08.1 |
| SK 40 | 10 | 100 | 35 | 403.04.10.1 |
| SK 40 | 12 | 100 | 42 | 403.04.12.1 |
| SK 40 | 14 | 100 | 44 | 403.04.14.1 |
| SK 40 | 16 | 100 | 48 | 403.04.16.1 |
| SK 40 | 18 | 100 | 50 | 403.04.18.1 |
| SK 40 | 20 | 100 | 52 | 403.04.20.1 |
| SK 40 | 06 | 160 | 25 | 403.04.06.2 |
| SK 40 | 08 | 160 | 28 | 403.04.08.2 |
| SK 40 | 10 | 160 | 35 | 403.04.10.2 |
| SK 40 | 12 | 160 | 42 | 403.04.12.2 |
| SK 40 | 14 | 160 | 44 | 403.04.14.2 |
| SK 40 | 16 | 160 | 48 | 403.04.16.2 |
| SK 40 | 18 | 160 | 50 | 403.04.18.2 |
| SK 40 | 20 | 160 | 52 | 403.04.20.2 |
| SK 40 | 25 | 160 | 65 | 403.04.25.2 |
| SK 40 | 32 | 160 | 72 | 403.04.32.2 |
| Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit | ||||
| seitlicher Spannfläche nach DIN 1835 B ( Weldon ). | ||||
| Hinweis: Ab d = 25 mit zwei Spannschrauben | ||||
| Lieferumfang: Mit Spannschraube | ||||
| *DIN 69871 Form AD | ||||
Fräseraufnahmen DIN 6359
für Zylinderschäfte DIN 1835-B ( SK 50 ) Form AD/B
für Zylinderschäfte DIN 1835-B ( SK 50 ) Form AD/B
| SK | dh4 | A | D | |
|---|---|---|---|---|
| mm | mm | mm | Bestell Nr. | |
| SK 50 | 06 | 63 | 25 | 503.04.06 |
| SK 50 | 08 | 63 | 28 | 503.04.08 |
| SK 50 | 10 | 63 | 35 | 503.04.10 |
| SK 50 | 12 | 63 | 42 | 503.04.12 |
| SK 50 | 14 | 63 | 44 | 503.04.14 |
| SK 50 | 16 | 63 | 48 | 503.04.16 |
| SK 50 | 18 | 63 | 50 | 503.04.18 |
| SK 50 | 20 | 63 | 52 | 503.04.20 |
| SK 50 | 25 | 80 | 65 | 503.04.25 |
| SK 50 | 32 | 100 | 72 | 503.04.32 |
| SK 50 | 40 | 100 | 80 | 503.04.40 |
| SK 50 | 06 | 100 | 25 | 503.04.06.1 |
| SK 50 | 08 | 100 | 28 | 503.04.08.1 |
| SK 50 | 10 | 100 | 35 | 503.04.10.1 |
| SK 50 | 12 | 100 | 42 | 503.04.12.1 |
| SK 50 | 14 | 100 | 44 | 503.04.14.1 |
| SK 50 | 16 | 100 | 48 | 503.04.16.1 |
| SK 50 | 18 | 100 | 50 | 503.04.18.1 |
| SK 50 | 20 | 100 | 52 | 503.04.20.1 |
| SK 50 | 25 | 120 | 65 | 503.04.25.1 |
| SK 50 | 06 | 160 | 25 | 503.04.06.2 |
| SK 50 | 08 | 160 | 28 | 503.04.08.2 |
| SK 50 | 10 | 160 | 35 | 503.04.10.2 |
| SK 50 | 12 | 160 | 42 | 503.04.12.2 |
| SK 50 | 14 | 160 | 44 | 503.04.14.2 |
| SK 50 | 16 | 160 | 48 | 503.04.16.2 |
| SK 50 | 18 | 160 | 50 | 503.04.18.2 |
| SK 50 | 20 | 160 | 52 | 503.04.20.2 |
| SK 50 | 25 | 160 | 65 | 503.04.25.2 |
| SK 50 | 32 | 160 | 72 | 503.04.32.2 |
| SK 50 | 40 | 160 | 80 | 503.04.40.2 |
| Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit | ||||
| seitlicher Spannfläche nach DIN 1835 B ( Weldon ). | ||||
| Hinweis: Ab d = 25 mit zwei Spannschrauben | ||||
| Lieferumfang: Mit Spannschraube | ||||
Fräseraufnahmen DIN 6359
für Zylinderschäfte DIN 1835-B ( SK 50 ) Form AD
für Zylinderschäfte DIN 1835-B ( SK 50 ) Form AD
| SK | dh4 | A | D | |
|---|---|---|---|---|
| mm | mm | mm | Bestell Nr. | |
| SK 40 | 06 | 50 | 25 | 402.04.06 |
| SK 40 | 08 | 50 | 28 | 402.04.08 |
| SK 40 | 10 | 50 | 35 | 402.04.10 |
| SK 40 | 12 | 50 | 42 | 402.04.12 |
| SK 40 | 14 | 50 | 44 | 402.04.14 |
| SK 40 | 16 | 63 | 48 | 402.04.16 |
| SK 40 | 18 | 63 | 50 | 402.04.18 |
| SK 40 | 20 | 63 | 52 | 402.04.20 |
| SK 40 | 25 | 100 | 65 | 402.04.25 |
| SK 40 | 32 | 100 | 72 | 402.04.32 |
| Verwendung: Zum Spannen von zylindrischen Werkzeugschäften mit | ||||
| seitlicher Spannfläche nach DIN 1835 B ( Weldon ). | ||||
| Hinweis: Ab d = 25 mit zwei Spannschrauben | ||||
| Lieferumfang: Mit Spannschraube | ||||
