Hartmetall-Frässtift, ( DIN-SPG )

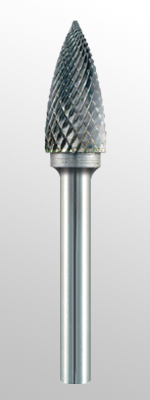

Spitzbogenform
Spitzbogenform

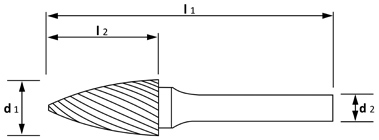

| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 1A | Zahnung 2 | Zahnung 3 | ||||
| (Aluminium) | ( DIN MY ) | |||||
| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 3 | 12 | 38 | 3 | - | - | 7803031031 |
| 4 | 10 | 40 | 3 | - | - | 7803031041 |
| 4 | 14 | 50 | 6 | - | - | 7803061041 |
| 5 | 12 | 42 | 3 | - | - | 7803031051 |
| 6 | 13 | 43 | 3 | - | - | 7803031061 |
| 6 | 16 | 50 | 6 | - | 7802061061 | 7803061061 |
| 8 | 20 | 65 | 6 | - | 7802061081 | 7803061081 |
| 10 | 20 | 65 | 6 | 7808061101 | 7802061101 | 7803061101 |
| 12 | 25 | 70 | 6 | 7808061121 | 7802061121 | 7803061121 |
| 12 | 25 | 70 | 8 | - | - | 7803081121 |
| 16 | 30 | 75 | 6 | 7808061161 | 7802061161 | 7803061161 |
| 16 | 30 | 75 | 8 | - | - | 7803081161 |
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 4 | Zahnung 6 | Zahnung 6 | ||||
| (Diamant) | ( DIN MX ) | ( DIN MX ) | ||||
| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 3 | 12 | 38 | 3 | 7804031031 | 7806031031 | 7807031031 |
| 4 | 10 | 40 | 3 | - | - | - |
| 4 | 14 | 50 | 6 | - | 7806061041 | - |
| 5 | 12 | 42 | 3 | - | 7806031051 | - |
| 6 | 13 | 43 | 3 | 7804031061 | - | - |
| 6 | 16 | 50 | 6 | 7804061061 | 7806961061 | 7807061061 |
| 8 | 20 | 65 | 6 | 7804061081 | 7806061081 | 7807061081 |
| 10 | 20 | 65 | 6 | 7804061101 | 7806961101 | 7807061101 |
| 12 | 25 | 70 | 6 | 7804061121 | 7806961121 | 7807061121 |
| 12 | 25 | 70 | 8 | - | 7806081121 | - |
| 16 | 30 | 75 | 6 | 7804061161 | 7806061161 | - |
| 16 | 30 | 75 | 8 | - | 7806081161 | - |
Materialempfehlungen:
 |
 |
 |
||
|---|---|---|---|---|
| Für Aluminium und Alu- miniumlegierungen sowie Kunstoffe. |
Zum Entgraten nicht ge- härteter Stähle, Leichtmetalle, Legierungen und Hartgummi. |
Für Stähle hoher festigkeit, Inox, Stahlguss, Schweiß nähte und Messing. |
||
 |
 |
 |
||
| Für allgemeine Arbeiten wie Entgraten, Fasen, Kanten- brechen mit sauberer Ober- fläche.Für Stähle mit hoher Festigkeit,Schweißnähte. |
Hohe Oberflächengüte für gehärtete Stähle, Schweiß- nähte hoher Festigkeit. |
Mit dieser Universalverzahnung werden auch bei härtesten Werk- stoffen und Schweißnähten glatte Ober flächen erzielt, ideal für den Werkzeug- und Formenbau. |
