Home >HM-Frässtift >HM-Flammenform

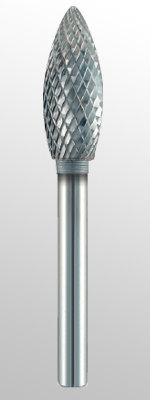

Hartmetall-Frässtift, ( DIN-B )
Flammenform
Flammenform

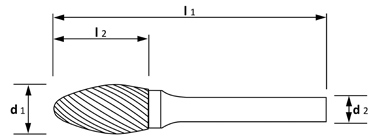

| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
 |
 |
 |
|---|---|---|---|---|---|---|
| Zahnung 3 | Zahnung 4 | Zahnung 6 | ||||
| ( DIN MY ) | (Diamant) | ( DIN MX ) | ||||
| d1 | l2 | l1 | d2 | |||
| mm | mm | mm | mm | Bestell Nr. | Bestell Nr. | Bestell Nr. |
| 6 | 20 | 57 | 6 | - | - | 7906061061 |
| 8 | 20 | 65 | 6 | 7903061081 | 7904061081 | 7906061081 |
| 10 | 25 | 70 | 6 | 7903061101 | 7904061101 | 7906061101 |
| 12 | 30 | 75 | 6 | 7903061121 | 7904061121 | 7906061121 |
| 12 | 30 | 75 | 8 | - | 7904081121 | - |
| 16 | 32 | 77 | 6 | - | 7904061161 | 7906061161 |
Materialempfehlungen:
 |
 |
 |
||
|---|---|---|---|---|
| Für Aluminium und Alu- miniumlegierungen sowie Kunstoffe. |
Zum Entgraten nicht ge- härteter Stähle, Leichtmetalle, Legierungen und Hartgummi. |
Für Stähle hoher festigkeit, Inox, Stahlguss, Schweiß nähte und Messing. |
||
 |
 |
 |
||
| Für allgemeine Arbeiten wie Entgraten, Fasen, Kanten- brechen mit sauberer Ober- fläche.Für Stähle mit hoher Festigkeit,Schweißnähte. |
Hohe Oberflächengüte für gehärtete Stähle, Schweiß- nähte hoher Festigkeit. |
Mit dieser Universalverzahnung werden auch bei härtesten Werk- stoffen und Schweißnähten glatte Ober flächen erzielt, ideal für den Werkzeug- und Formenbau. |
