Wendeschneidplatte Typ: APKT 16...
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||

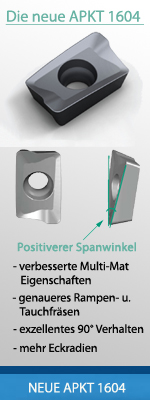

| APKT 1604 PDTR* | LT 30 | 15.3 | 4.76 | 0.8 | Rechts | M0000022 | SW |
| APKT 160424 ER | LT 30 | 15.3 | 4.76 | 2.4 | Rechts | M0000300 | SW |
| APKT 1705 PETR | LT 30 | 15.8 | 5.12 | 0.8 | Rechts | M0001810 | SW |
| *Neue Platte | |||||||
| Surfacing Insert Lead angle 90° | |||||||
| Mehrzweck 90° Wendeschneidplatte. Geeignet zum Schruppen und Feinschlichten. Eckfräsen, | |||||||
| Nutenfräsen, Planfräsen. | |||||||
Anwendungsbeispiele:
Anwendungsbeispiele der neuen APKT -Platte*
Werkzeughalter für APKT 1604 PDTR ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L1 | L | Ap | z | α |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| LT 731 WL-W-D025/2 | M2002965 | 25 | 25 | 90 | 220 | 15 | 2 | 5 |
| LT 731 W-W-D025/2 | M2002966 | 25 | 25 | 44 | 100 | 15 | 2 | 5 |
| LT 731 WL-W-D032/3 | M2002967 | 32 | 32 | 90 | 220 | 15 | 3 | 3 |
| LT 731 W-W-D032/3 | M2002968 | 32 | 32 | 50 | 110 | 15 | 3 | 3 |
| LT 731 WL-W-D040/4 | M2002969 | 40 | 32 | 90 | 220 | 15 | 4 | 2.5 |
| LT 731 W-W-D040/4 | M2002970 | 40 | 32 | 50 | 115 | 15 | 4 | 2.5 |
| W= mit Kühlung | ||||||||
| Schraube: M2000597 | Schlüsselt: M2000602 | |||||||
Walzenstirnfräser für APKT 1604 PDTR ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L | Ap | z | α |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | ||||
| LT 731 M-W-D040/4 | M2002971 | 40 | 16 | 40 | 15 | 4 | 2.5 |
| LT 731 M-W-D050/5 | M2002972 | 50 | 22 | 40 | 15 | 5 | 2.2 |
| LT 731 M-W-D063/6 | M2002973 | 63 | 22 | 40 | 15 | 6 | 1.8 |
| LT 731 M-W-D080/7 | M2002974 | 80 | 27 | 50 | 15 | 7 | 1.4 |
| LT 731 M-W-D100/8 | M2002975 | 100 | 32 | 50 | 15 | 8 | 1.1 |
| LT 731 M-W-D125/9 | M2002976 | 125 | 40 | 63 | 15 | 9 | 0.8 |
| LT 731 M-W-D160/10* | M2002977 | 160 | 40 | 63 | 15 | 10 | - |
| W= mit Kühlung | * Auf Anfrage | ||||||
| Schraube: M2002181 | Schlüssel: M2000601 | ||||||
Werkzeughalter für APKT 1705 PETR ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L1 | L | Ap | z | α |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| LT 737 W-W-D025/2 | M2001833 | 25 | 20 | 32 | 100 | 14 | 2 | 5 |
| LT 737 WL-W-D025/2 | M2001836 | 25 | 25 | 40 | 210 | 14 | 2 | 5 |
| LT 737 W-W-D032/3 | M2001834 | 32 | 32 | 40 | 110 | 14 | 3 | 3 |
| LT 737 WL-W-D032/3 | M2001837 | 32 | 32 | 65 | 200 | 14 | 3 | 3 |
| LT 737 W-W-D040/4 | M2001982 | 40 | 32 | 45 | 115 | 14 | 4 | 2.5 |
| LT 737 WL-W-D040/4 | M2001835 | 40 | 32 | 45 | 115 | 14 | 4 | 2.5 |
| W= mit Kühlung | ||||||||
| Schraube: M2000597 | Schlüssel: M2000602 | |||||||
Walzenstirnfräser für APKT 1705 PTER ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L | Ap | z | α |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | ||||
| LT 737 M-W-D040/4 | M2001838 | 40 | 16 | 40 | 14 | 4 | 2.5 |
| LT 737 M-W-D050/5 | M2001839 | 50 | 22 | 40 | 14 | 5 | 2.2 |
| LT 737 M-W-D063/6 | M2001841 | 63 | 22 | 40 | 14 | 6 | 1.8 |
| LT 737 M-W-D080/7 | M2001842 | 80 | 27 | 50 | 14 | 7 | 1.4 |
| LT 737 M-W-D100/7 | M2001843 | 100 | 32 | 50 | 14 | 7 | 1.1 |
| LT 737 M-W-D125/9 | M2001844 | 125 | 40 | 63 | 14 | 9 | 0.8 |
| LT 737 M-W-D160/10 | M2001845 | 160 | 40 | 63 | 14 | 10 | - |
| W= mit Kühlung | |||||||
| Schraube: M2000597 | Schlüssel: M2000602 | ||||||
