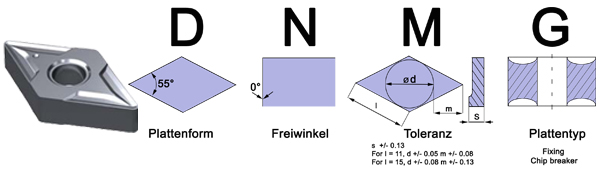

Universalwendeschneidplatte Typ: DNMG
| Bezeichnung: | Sorte: | l | s | r | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|
| mm | mm | mm | ||||
| DNMG 110404 NN | LT 10 | 11 | 4.76 | 0.4 | T0000066 | SW |
| DNMG 110408 NN | LT 10 | 11 | 4.76 | 0.8 | T0000675 | SW |
| DNMG 150404 NN | LT 10 | 15 | 4.76 | 0.4 | T0000476 | SW |
| DNMG 150408 NN | LT 10 | 15 | 4.76 | 0.8 | T0000475 | SW |
| DNMG 150412 NN | LT 10 | 15 | 4.76 | 1.2 | T0001021 | SW |
| DNMG 150604 NN | LT 10 | 15 | 6.35 | 0.4 | T0000583 | SW |
| DNMG 150608 NN | LT 10 | 15 | 6.35 | 0.8 | T0000067 | SW |
| DNMG 150612 NN | LT 10 | 15 | 6.35 | 1.2 | T0000672 | SW |
| NN= Allzweck Spanbrecher | ||||||
| 55° Diamant Form Wendeschneidplatte, geeignet zum Schruppen von komplexen Formen sowie | ||||||
| Profiling, Kopieren und Fertigdrehen. | ||||||
| Anwendungs- empfehlungen |
Schlichten | Mittlere Bearbeitung |
Schruppbearbeitung/ Unterbrochener Schnitt |
||
|---|---|---|---|---|---|
| DNMG 110404 NN |  |
 |
 |
|
= Empfehlenswert |
| DNMG 110408 NN | |
|
|
|
= Akzeptabel |
| DNMG 150404 NN | |
|
|
|
= nicht Empfohlen |
| DNMG 150408 NN | |
|
|
||
| DNMG 150412 NN | |
|
|
||
| DNMG 150604 NN | |
|
|
||
| DNMG 150608 NN | |
|
|
||
| DNMG 150612 NN | |
|
|
||
| Schlichten: d.o.c = 0.30 - 1.50mm / fn = 0.08 - 0.20 mm/rev | |||||
| Mittlere Bearbeitung: d.o.c. = 0.70 - 4.50 mm / fn = 0.15 - 0.45 mm/rev | |||||
| Schruppen: d.o.c. = 3.00 - 7.00 mm / fn = 0.35 - 0.70 mm/rev | |||||

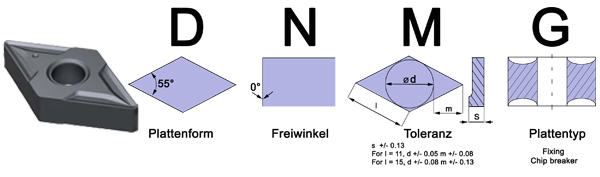

Magia Ultra-Mat Beschichtung
| Bezeichnung: | Sorte: | l | s | r | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|
| mm | mm | mm | ||||
| DNMG 110404 NN | LT 1000 | 11 | 4.76 | 0.4 | T0001905 | SW |
| DNMG 110408 NN | LT 1000 | 11 | 4.76 | 0.8 | T0001906 | SW |
| DNMG 150404 NN | LT 1000 | 15 | 4.76 | 0.4 | T0001907 | SW |
| DNMG 150408 NN | LT 1000 | 15 | 4.76 | 0.8 | T0001908 | SW |
| DNMG 150412 NN | LT 1000 | 15 | 4.76 | 1.2 | T0001909 | SW |
| DNMG 150604 NN | LT 1000 | 15 | 6.35 | 0.4 | T0001910 | SW |
| DNMG 150608 NN | LT 1000 | 15 | 6.35 | 0.8 | T0001911 | SW |
| DNMG 150612 NN | LT 1000 | 15 | 6.35 | 1.2 | T0001912 | SW |
| NN= Allzweck Spanbrecher | ||||||
| 55° Diamant Form Wendeschneidplatte, geeignet zum Schruppen von komplexen Formen sowie | ||||||
| Profiling, Kopieren und Fertigdrehen. | ||||||
| Anwendungs- empfehlungen |
Schlichten | Mittlere Bearbeitung |
Schruppbearbeitung/ Unterbrochener Schnitt |
||
|---|---|---|---|---|---|
| DNMG 110404 NN | |
|
|
|
= Empfehlenswert |
| DNMG 110408 NN | |
|
|
|
= Akzeptabel |
| DNMG 150404 NN | |
|
|
|
= nicht Empfohlen |
| DNMG 150408 NN | |
|
|
||
| DNMG 150412 NN | |
|
|
||
| DNMG 150604 NN | |
|
|
||
| DNMG 150608 NN | |
|
|
||
| DNMG 150612 NN | |
|
|
||
| Schlichten: d.o.c = 0.30 - 1.50mm / fn = 0.08 - 0.20 mm/rev | |||||
| Mittlere Bearbeitung: d.o.c. = 0.70 - 4.50 mm / fn = 0.15 - 0.45 mm/rev | |||||
| Schruppen: d.o.c. = 3.00 - 7.00 mm / fn = 0.35 - 0.70 mm/rev | |||||
