   Home > Produkte > WP-Fräsen > LDMT

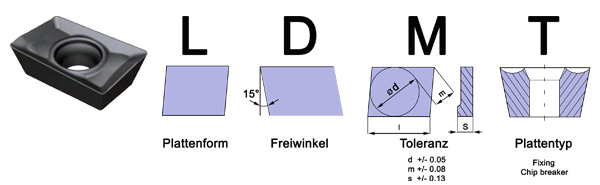

Wendeschneidplatte Typ: LDMT
Bezeichnung: Sorte: l s r Ausrichtung Bestell-Nr. Schnittwerte

    mm mm mm
LDMT 1504 PDTR LT 30 15.71 4.79 0.74 Rechts M0001772 SW

Surfacing Insert Lead angle 90°

Mehrzweck 90° Wendeschneidplatte. Geeignet zum Schruppen und Feinschlichten.
Nutenfräsen, Eckfräsen, Planfräsen
Anwendungsbeispiele:
Empfehlung ADKT

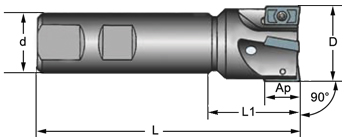

Werkzeughalter für LDMT 1504 PDTR ( mit Kühlkanal )
Bezeichnung Bestell-Nr. D d L1 L Ap z α

mm mm mm mm mm
LT 770 W-W-D025/2* M2001822 25 25 44 100 15 2 5
LT 770 W-W-D032/3* M2001823 32 35 50 110 15 3 3
LT 770 W-W-D040/4* M2001824 40 32 45 115 15 4 2.5
LT 770 WL-W-D025/2* M2001825 25 25 44 150 15 2 5
LT 770 WL-W-D032/3* M2001826 32 25 50 150 15 3 3

  W= mit Kühlung
  Schraube: M2001418 Schlüsselt: M2000602
Walzenstirnfräser für LDMT 1504 PDTR ( mit Kühlkanal )
Walzenstirnfräser ADKT 90 Grad
Bezeichnung Bestell-Nr. D d L Ap z α

mm mm mm mm
LT 770 M-W-D040/4 M2001827 40 16 40 15 4 2.5
LT 770 M-W-D050/5 M2001828 50 22 40 15 5 2.2
LT 770 M-W-D063/6 M2001829 63 22 40 15 6 1.8
LT 770 M-W-D080/7 M2001846 80 27 50 15 7 1.4
LT 770 M-W-D100/8 M2001830 100 32 50 15 8 1.1
LT 770 M-W-D125/9 M2001831 125 40 63 15 9 0.8
LT 770 M-W-D160/9 M2001832 160 40 63 15 10 -

W= mit Kühlung
Schraube: M2001418 Schlüssel: M2000602
