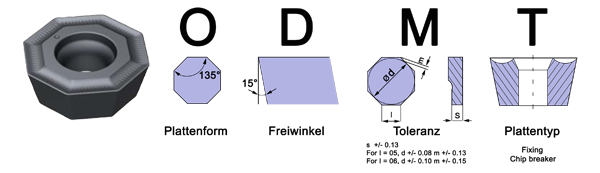

Universalwendeschneidplatte Typ: ODMT
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| ODMT 0504 ZZTR | LT 30 | 12.70 | 4.76 | 0.80 | Rechts | M0000664 | SW |
| ODMT 060508 TN | LT 30 | 15.88 | 5.56 | 0.70 | Rechts | M0001104 | SW |
| Surfacing Insert Lead angle 45° | |||||||
| Mehrzweck 45° Wendeschneidplatte mit 8-Schneiden. Geeignet zum Schruppen und Fein- | |||||||
| schlichten. Fasenfräsen, Planfräsen, Rampenfräsen, Tauchfräsen. | |||||||
Anwendungsbeispiele:
Walzenstirnfräser für ODMT 060508 TN
| Bezeichnung | Bestell-Nr. | D | D1 | d | L | Ap | z |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | ||||
| LT 820 M-D080/5* | M2000711 | 90 | 80 | 27 | 50 | 3.5 | 5 |
| LT 820 M-D100/6* | M2000712 | 110 | 100 | 32 | 50 | 3.5 | 6 |
| LT 820 M-D125/7* | M2000713 | 135 | 125 | 40 | 63 | 3.5 | 7 |
| LT 820 M-D160/9* | M2000714 | 170 | 160 | 40 | 63 | 3.5 | 9 |
| *Auf Anfrage | |||||||
| Schraube: M2002733 | |||||||
| Schlüssel: M2000603 |
