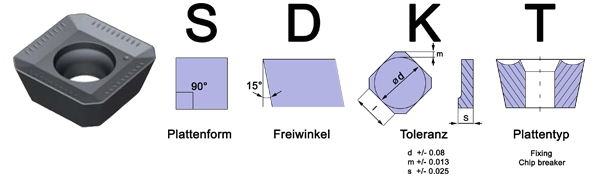

Universalwendeschneidplatte Typ: SDKT
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| SDKT 1204 AETN | LT 30 | 12.70 | 4.76 | - | Neutral | M00000171 | SW |
| Surfacing Insert Lead angle 45° | |||||||
| Mehrzweck 45° Wendeschneidplatte. Designt für hohe Schnitttiefen. Geeignet zum Schruppen und | |||||||
| Schlichten. Fasenfräsen, Planfräsen, Rampenfräsen, Tauchfräsen. | |||||||
Anwendungsbeispiele:
Walzenstirnfräser für SDKT 1204 AETN ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | D1 | d | L | Ap | z | α |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| LT 670 M-W-D050/4* | M2000553 | 63 | 50 | 22 | 48 | 6 | 4 | 12 |
| LT 670 M-W-D063/5* | M2000555 | 76 | 63 | 22 | 48 | 6 | 5 | 8 |
| LT 670 M-W-D080/6* | M2000556 | 93 | 80 | 27 | 50 | 6 | 6 | 5 |
| LT 670 M-W-D100/6* | M2000557 | 113 | 100 | 32 | 50 | 6 | 6 | 5 |
| LT 670 M-W-D125/7* | M2000558 | 138 | 125 | 40 | 63 | 6 | 7 | 5 |
| LT 670 M-W-D160/8* | M2000559 | 173 | 160 | 40 | 63 | 6 | 8 | 5 |
| *Auf Anfrage | ||||||||
| Schraube: M2000598 | Schlüssel: M2000603 | |||||||
