Home > Produkte > WSP-Fräsen > SEGT ALU

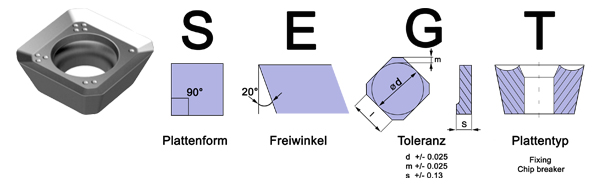

ALU-Wendeschneidplatte Typ: SEGT 12... ALU
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| SEGT 1204 AFEN ALU | LT 05 | 12.70 | 4.76 | 0.84 | Neutral | M0001008 | SW |
| Surfacing Insert Lead angle 45° | |||||||
| Sehr gute und einzigartige beschichtete Wendeschneidplatte 90° für Aluminiumbearbeitung. | |||||||
| Geeignet zum Schruppen und Schlichten. Bzw.: Fasenfräsen, Eckfräsen und Planfräsen. | |||||||
Anwendungsbeispiele:
Walzenstirnfräser für SEGT 1204 AFEN ALU ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | D1 | d | L | Ap | z | α |
|---|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | ||||
| LT 600 M-W-D040/3 | M2000546 | 53 | 40 | 16 | 40 | 6 | 3 | 10 |
| LT 600 M-W-D050/4 | M2000547 | 63 | 50 | 22 | 48 | 6 | 4 | 8 |
| LT 600 M-W-D063/5 | M2000548 | 76 | 63 | 22 | 48 | 6 | 5 | 6 |
| LT 600 M-W-D080/6 | M2000549 | 93 | 80 | 27 | 50 | 6 | 6 | 4.5 |
| LT 600 M-W-D100/6 | M2000550 | 113 | 100 | 32 | 50 | 6 | 6 | 3.5 |
| LT 600 M-W-D125/7 | M2000551 | 138 | 125 | 40 | 63 | 6 | 7 | 3 |
| LT 600 M-W-D160/8 | M2000552 | 173 | 160 | 40 | 63 | 6 | 8 | 2.2 |
| W= mit Kühlung | ||||||||
| Schraube: M200599 | Schlüssel: M2000603 | |||||||
