   Home > Produkte > WP-Fräsen > SNKX 45°

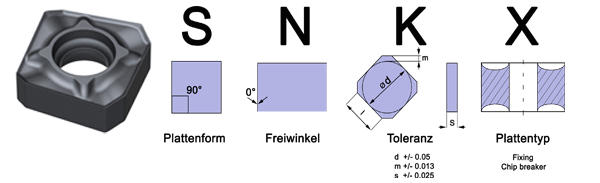

Wendeschneidplatte Typ: SNKX 45°
Bezeichnung: Sorte: l s r Ausrichtung Bestell-Nr. Schnittwerte

    mm mm mm
SNKX 09T3-45° LT 30 9.53 3.71 - Rechts M0001984 SW
SNKX 1607-45° LT 30 16.70 7.7 - Neutral M0002205 SW

Surfacing Insert Lead angle 45°
    Octo-Quad Line

Exklusiv und einzigartig designte Wendeschneidplatte 45° mit 8 Schneiden. Geeignet für
allgemeine Fräsarbeiten.
Anwendungsbeispiele:
Empfehlung ADKT

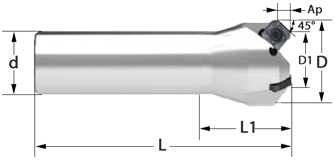

Werkzeughalter für  SNKX 09T3-45° ( mit Kühlkanal )
Bezeichnung Bestell-Nr. D D1 d L1 L Ap z

mm mm mm mm mm mm
LT 945 W-D-D025/3 M2002075 34.3 25 25 - 100 3 3
LT 945 W-D-D032/4 M2002076 41.3 32 32 40 110 3 4

W= mit Kühlung
Schraube: M2002101 Schlüssel: M2002911
Walzenstirnfräser für SNKX 09T3-45° ( mit Kühlkanal )
Walzenstirnfräser ADKT 90 Grad
Bezeichnung Bestell-Nr. D D1 d L Ap z

mm mm mm mm mm
LT 945 M-W-D040/5 M2001988 49.3 40 16 40 3 5
LT 945 M-W-D050/6 M2002077 59.3 50 22 45 3 6
LT 945 M-W-D063/8 M2002078 72.3 63 22 45 3 7

W= mit Kühlung
Schraube: M2002101 Schlüssel: 2002911
Walzenstirnfräser für SNKX 1607-45° ( mit Kühlkanal )
Bezeichnung Bestell-Nr. D D1 d L Ap z

mm mm mm mm mm
LT 947 M-W-D050/4 M2002200 69 50 22 50 7 4
LT 947 M-W-D063/6 M2002201 82 63 22 50 7 5
LT 947 M-W-D080/6 M2002202 99 80 27 50 7 6
LT 947 M-W-D100/7 M2002203 119 100 32 63 7 7
LT 947 M-W-D125/8 M2002204 144 125 40 63 7 8

W= mit Kühlung
Schraube: M2002733 Schlüssel: 2000603
