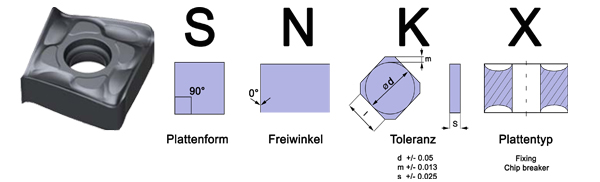

Wendeschneidplatte Typ: SNKX 90°
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| SNKX 09T3-90° | LT 30 | 9.53 | 3.71 | 0.40 | Rechts | M0001986 | SW |
| SNKX 1204-90° | LT 30 | 12.06 | 4.73 | 0.90 | Rechts | M0002208 | SW |
| Surfacing Insert Lead angle 90° | |||||||
| Octo-Quad Line | |||||||
| Exklusiv und einzigartig designte Wendeschneidplatte 90° mit 8 Schneiden. Geeignet für | |||||||
| allgemeine Fräsarbeiten, inklusive: Nutenfräsen, Eckfräsen, Planfräsen. | |||||||
Anwendungsbeispiele:

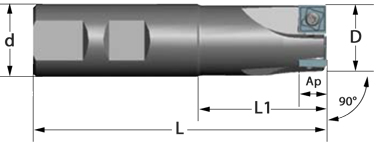

Werkzeughalter für SNKX 09T3-90° ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L1 | L | Ap | z |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||
| LT 990 W-D-D025/3 | M2001987 | 25 | 25 | 44 | 100 | 8 | 3 |
| LT 990 W-D-D032/4 | M2002070 | 32 | 25 | 50 | 110 | 8 | 4 |
| W= mit Kühlung | |||||||
| Schraube: M2002101 | Schlüssel: M2002911 | ||||||
Walzenstirnfräser für SNKX 09T3-90° ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L | Ap | z |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | |||
| LT 990 M-W-D040/5 | M2001988 | 40 | 16 | 40 | 8 | 5 |
| LT 990 M-W-D050/6 | M2002077 | 50 | 22 | 40 | 8 | 6 |
| LT 990 M-W-D063/8 | M2002078 | 63 | 22 | 40 | 8 | 8 |
| W= mit Kühlung | ||||||
| Schraube: M2002101 | Schlüssel: 2002911 | |||||
Werkzeughalter für SNKX 1204-90° ( mit Kühlkanal )
| Bezeichnung | Bestell-Nr. | D | d | L1 | L | Ap | z |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||
| LT 991 W-W-D032/2 | M2002191 | 32 | 32 | 40 | 110 | 10 | 2 |
| LT 991 W-W-D040/3 | M2002193 | 40 | 32 | 45 | 110 | 10 | 2 |
| LT 991 WL-W-D032/2 | M2002192 | 32 | 32 | 65 | 170 | 10 | 3 |
| LT 991 WL-W-D040/3 | M2002194 | 40 | 32 | 65 | 170 | 10 | 3 |
| W= mit Kühlung | |||||||
| Schraube: M2002101 | Schlüssel: 2002911 | ||||||
Walzenstirnfräser für SNKX 1204-90° ( mit Kühlkanal )
| Beteichnung | Bestell-Nr. | D | d | L | Ap | z |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | |||
| LT 991 M-W-D063/5 | M2002196 | 63 | 22 | 40 | 10 | 5 |
| LT 991 M-W-D080/6 | M2002197 | 80 | 27 | 50 | 10 | 6 |
| LT 991 M-W-D100/7 | M2002198 | 100 | 32 | 50 | 10 | 7 |
| LT 991 M-W-D125/8 | M2002199 | 125 | 40 | 63 | 10 | 8 |
| W= mit Kühlung | ||||||
| Schraube: M2002101 | Schlüssel: 2002911 | |||||
