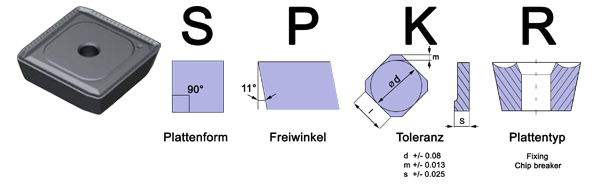

Universalwendeschneidplatte Typ: SPKR
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| SPKR 1203 EDTR | LT 30 | 12.70 | 3.21 | - | Rechts | M0000046 | SW |
| SPKN 1204 EDTR | LT 30 | 12.70 | 4.76 | - | Rechts | M0000047 | SW |
| Surfacing Insert Lead angle 75° | |||||||
| Viereck-Wendeschneidplatte mit 75°. Designt für hohe Schnitttiefen und Material, welche lange | |||||||
| Späne erzeugen. Geeignet zum Schruppen, Schlichten und Planfräsen. | |||||||
Anwendungsbeispiele:
Walzenstirnfräser für SPKR 1203 EDTR
| Bezeichnung | Bestell-Nr. | D | D1 | d | L | Ap | z |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | |||
| LT 750 M-D063/4* | M2000571 | 69 | 63 | 22 | 40 | 9 | 4 |
| LT 750 M-D080/5* | M2000572 | 86 | 80 | 27 | 50 | 9 | 5 |
| LT 750 M-D100/7* | M2000574 | 106 | 100 | 32 | 50 | 9 | 7 |
| LT 750 M-D125/8* | M2000575 | 131 | 125 | 40 | 63 | 9 | 8 |
| LT 750 M-D160/10* | M2000576 | 166 | 160 | 40 | 63 | 9 | 10 |
| LT 750 M-D200/12* | M2000577 | 206 | 200 | 60 | 63 | 9 | 12 |
| LT 750 M-D250/14* | M2000578 | 256 | 250 | 60 | 63 | 9 | 14 |
| *Auf Anfrage | |||||||
| Schraube: M2000606 | Schlüssel: M2000609 | ||||||
