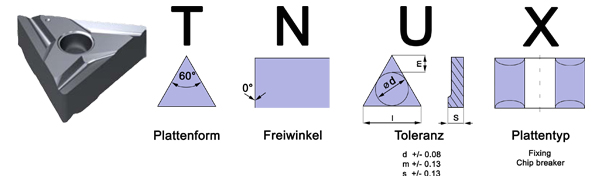

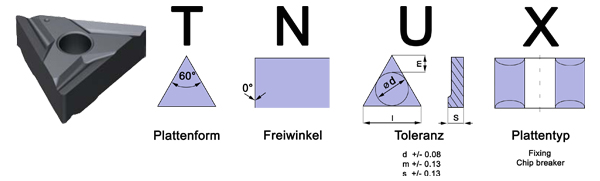

Universalwendeschneidplatte Typ: TNUX
| Bezeichnung: | Sorte: | l | s | r | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|
| mm | mm | mm | ||||
| TNUX 160404 R | LT 10 | 16 | 4.76 | 0.4 | T0001125 | SW |
| TNUX 160404 L | LT 10 | 16 | 4.76 | 0.4 | T0001877 | SW |
| TNUX 160408 R | LT 10 | 16 | 4.76 | 0.8 | T0001137 | SW |
| TNUX 160408 L | LT 10 | 16 | 4.76 | 0.8 | T0001878 | SW |
| 60° Dreieck-Wendeschneidplatte.Geeignet für allgemeine Dreh-und Längsoperationen, wo es zu | ||||||
| Problemen durch Viberationen am Werkstück kommen kann. | ||||||
| Anwendungs- empfehlungen |
Schlichten | Mittlere Bearbeitung |
Schruppbearbeitung/ Unterbrochener Schnitt |
||
|---|---|---|---|---|---|
| TNUX 160404 R |  |
 |
 |
|
= Empfehlenswert |
| TNUX 160404 L | |
|
|
|
= Akzeptabel |
| TNUX 160408 R | |
|
|
|
= nicht Empfohlen |
| TNUX 160408 L | |
|
|
||
| Schlichten: d.o.c = 0.30 - 1.50mm / fn = 0.08 - 0.20 mm/rev | |||||
| Mittlere Bearbeitung: d.o.c. = 0.70 - 4.50 mm / fn = 0.15 - 0.45 mm/rev | |||||
| Schruppen: d.o.c. = 3.00 - 7.00 mm / fn = 0.35 - 0.70 mm/rev | |||||
Magia Ultra-Mat Beschichtung
| Bezeichnung: | Sorte: | l | s | r | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|
| mm | mm | mm | ||||
| TNUX 160404 R | LT 1000 | 16 | 4.76 | 0.4 | T0001938 | SW |
| TNUX 160404 L | LT 1000 | 16 | 4.76 | 0.4 | T0002794 | SW |
| TNUX 160408 R | LT 1000 | 16 | 4.76 | 0.8 | T0001939 | SW |
| TNUX 160408 L | LT 1000 | 16 | 4.76 | 0.8 | T0002795 | SW |
| 60° Dreieck-Wendeschneidplatte.Geeignet für allgemeine Dreh-und Längsoperationen, wo es zu | ||||||
| Problemen durch Viberationen am Werkstück kommen kann. | ||||||
| Anwendungs- empfehlungen |
Schlichten | Mittlere Bearbeitung |
Schruppbearbeitung/ Unterbrochener Schnitt |
||
|---|---|---|---|---|---|
| TNUX 160404 R | |
|
|
|
= Empfehlenswert |
| TNUX 160404 L | |
|
|
|
= Akzeptabel |
| TNUX 160408 R | |
|
|
|
= nicht Empfohlen |
| TNUX 160408 L | |
|
|
||
| Schlichten: d.o.c = 0.30 - 1.50mm / fn = 0.08 - 0.20 mm/rev | |||||
| Mittlere Bearbeitung: d.o.c. = 0.70 - 4.50 mm / fn = 0.15 - 0.45 mm/rev | |||||
| Schruppen: d.o.c. = 3.00 - 7.00 mm / fn = 0.35 - 0.70 mm/rev | |||||
