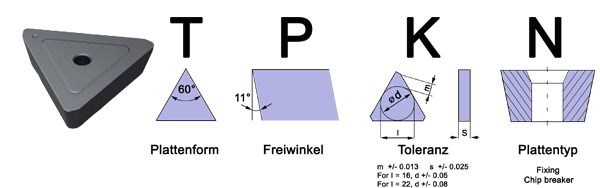

Universalwendeschneidplatte Typ: TPKN
| Bezeichnung: | Sorte: | l | s | r | Ausrichtung | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | |||||
| TPKN 1603 PDTR | LT 30 | 14.52 | 3.18 | - | Rechts | M0000051 | SW |
| TPKN 2204 PDTR | LT 30 | 19.92 | 4.76 | - | Rechts | M0000052 | SW |
| Mehrzweck 90° Wendeschneidplatte mit 3 Schneiden. Geeignet zum Schruppen und Schlichten. | |||||||
| Nutenfräsen, Eckfräsen, Planfräsen. | |||||||
Anwendungsbeispiele:
Walzenstirnfräser für TPKN 1603 PDTR
| Bezeichnung | Bestell-Nr. | D | d | L | Ap | z |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | |||
| LT 310 M-D063/4* | M2000699 | 63 | 22 | 50 | 16 | 4 |
| LT 310 M-D080/5* | M2000700 | 80 | 27 | 50 | 16 | 5 |
| LT 310 M-D100/6* | M2000701 | 100 | 32 | 50 | 16 | 6 |
| LT 310 M-D125/6* | M2000702 | 125 | 40 | 63 | 16 | 6 |
| *Auf Anfrage | ||||||
| Schraube: Auf Anfrage | Schlüssel: M2000609 | |||||
Walzenstirnfräser für TPKN 2204 PDTR
| Bezeichnung | Bestell-Nr. | D | d | L | Ap | z |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | |||
| LT 320 M-D080/4* | M2000703 | 80 | 27 | 50 | 20 | 4 |
| LT 320 M-D100/5* | M2000704 | 100 | 32 | 50 | 20 | 5 |
| LT 320 M-D125/6* | M2000705 | 125 | 40 | 63 | 20 | 6 |
| LT 320 M-D160/7* | M2000706 | 160 | 40 | 63 | 20 | 7 |
| *Auf Anfrage | ||||||
| Schraube: Auf Anfrage | Schlüssel: M2000609 | |||||
