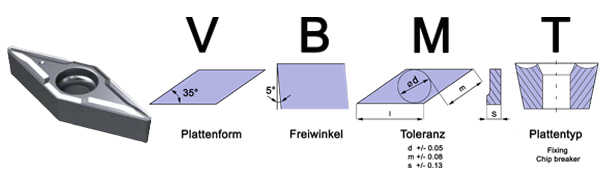

Universalwendeschneidplatte Typ: VBMT
| Bezeichnung: | Sorte: | l | s | r | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|
| mm | mm | mm | ||||
| VBMT 110304 NN | LT 10 | 11 | 3.76 | 0.4 | T0001460 | SW |
| VBMT 160404 NN | LT 10 | 16 | 4.76 | 0.4 | T0000070 | SW |
| VBMT 160408 NN | LT 10 | 16 | 4.76 | 0.8 | T0000071 | SW |
| NN= Allzweck Spanbrecher | ||||||
| 35° Wendeschneidplatte mit positiven Spanwinkel. Geeignet für interne und externe | ||||||
| Kopiervorgänge von komplexen Geometrien. | ||||||
| Anwendungs- empfehlungen |
Schlichten | Mittlere Bearbeitung |
Schruppbearbeitung/ Unterbrochener Schnitt |
||
|---|---|---|---|---|---|
| VBMT 110304 NN |  |
 |
 |
|
= Empfehlenswert |
| VBMT 160404 NN | |
|
|
|
= Akzeptabel |
| VBMT 160408 NN | |
|
|
|
= nicht Empfohlen |
| Schlichten: d.o.c = 0.30 - 1.50mm / fn = 0.08 - 0.20 mm/rev | |||||
| Mittlere Bearbeitung: d.o.c. = 0.70 - 4.50 mm / fn = 0.15 - 0.45 mm/rev | |||||
| Schruppen: d.o.c. = 3.00 - 7.00 mm / fn = 0.35 - 0.70 mm/rev | |||||

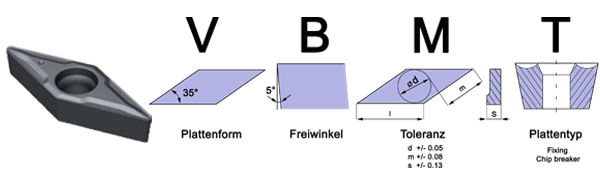

Magia Ultra-Mat Beschichtung
| Bezeichnung: | Sorte: | l | s | r | Bestell-Nr. | Schnittwerte |
|---|---|---|---|---|---|---|
| mm | mm | mm | ||||
| VBMT 110304 NN | LT 1000 | 11 | 3.76 | 0.4 | T0001942 | SW |
| VBMT 160404 NN | LT 1000 | 16 | 4.76 | 0.4 | T0001943 | SW |
| VBMT 160408 NN | LT 1000 | 16 | 4.76 | 0.8 | T0001944 | SW |
| NN= Allzweck Spanbrecher | ||||||
| 35° Wendeschneidplatte mit positiven Spanwinkel. Geeignet für interne und externe | ||||||
| Kopiervorgänge von komplexen Geometrien. | ||||||
| Anwendungs- empfehlungen |
Schlichten | Mittlere Bearbeitung |
Schruppbearbeitung/ Unterbrochener Schnitt |
||
|---|---|---|---|---|---|
| VBMT 110304 NN | |
|
|
|
= Empfehlenswert |
| VBMT 160404 NN | |
|
|
|
= Akzeptabel |
| VBMT 160408 NN | |
|
|
|
= nicht Empfohlen |
| Schlichten: d.o.c = 0.30 - 1.50mm / fn = 0.08 - 0.20 mm/rev | |||||
| Mittlere Bearbeitung: d.o.c. = 0.70 - 4.50 mm / fn = 0.15 - 0.45 mm/rev | |||||
| Schruppen: d.o.c. = 3.00 - 7.00 mm / fn = 0.35 - 0.70 mm/rev | |||||
