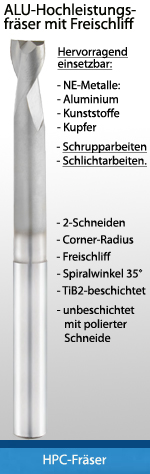

Hochleistungsfräser "ALU" ( TiB2-beschichtet )
2-Schneiden, mit Freischliff, 35° Rechtsdrall, Form HA
2-Schneiden, mit Freischliff, 35° Rechtsdrall, Form HA
| Toleranz (mm) | ||
| Größe Ø | d1 | d2 |
| 6 - 20 | +0,0025/-0,010 | h6 |
| Beschichtung | ||||||
|---|---|---|---|---|---|---|
| Schneide- durchmesser |
Schneide- länge |
Gesamt- länge |
Schaftdurch- messer |
Ab- schnitt |
( unbe- schichtet ) |
( TiB2 ) |
| d1 | l2 | l1 | d2 | l3 | ||
| mm | mm | mm | mm | mm | Bestell Nr. | Bestell Nr. |
| 6 | 10 | 100 | 6 | 54 | 6716544 | 6790644 |
| 8 | 12 | 100 | 8 | 54 | 6726544 | 6701644 |
| 10 | 12 | 100 | 10 | 54 | 6736544 | 6711644 |
| 12 | 16 | 150 | 12 | 80 | 6746544 | 6721644 |
| 16 | 20 | 150 | 16 | 80 | 6756544 | 6731644 |
| 20 | 25 | 150 | 20 | 80 | 6766544 | 6741644 |
Materialempfehlungen:
